Cách Kiểm Tra Tụ Bù 3 Pha – Hướng Dẫn Chi Tiết Kỹ Sư Cần Biết
Tụ bù 3 pha là thiết bị quan trọng trong hệ thống điện, giúp giảm công suất phản kháng, tiết kiệm chi phí và ổn định điện áp. Tuy nhiên, sau một thời gian sử dụng, việc kiểm tra tụ bù 3 pha định kỳ là bắt buộc để phát hiện sớm các sự cố, tránh hư hỏng toàn hệ thống. Dưới đây là những cách kiểm tra tụ bù 3 pha hiệu quả.

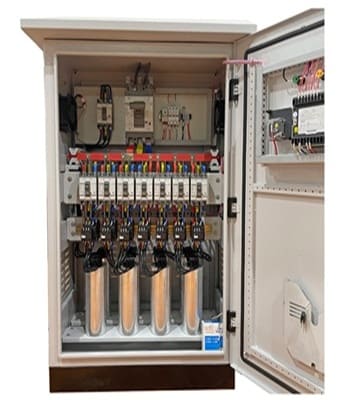

Hình ảnh: Tủ tụ bù 3 pha
1. Tụ Bù 3 Pha Là Gì? Vì Sao Cần Kiểm Tra Định Kỳ?
Tụ bù 3 pha được dùng để bù công suất phản kháng trong hệ thống điện 3 pha – từ nhà máy, xưởng sản xuất đến trung tâm thương mại. Việc kiểm tra tụ bù 3 pha thường xuyên giúp:
- Tăng hệ số công suất, giảm nguy cơ bị phạt
- Bảo vệ thiết bị điện khỏi hiện tượng sụt áp
- Hạn chế sự cố do tụ bù hư gây gián đoạn hoạt động
- Tối ưu hóa hiệu suất truyền tải
Nếu tụ bù xuống cấp mà không được kiểm tra, toàn bộ hệ thống có thể chịu hậu quả nghiêm trọng.
2. Dấu Hiệu Nhận Biết Tụ Bù 3 Pha Bị Hỏng
Trước khi tiến hành đo lường, bạn có thể phát hiện tụ hỏng thông qua các dấu hiệu sau:
- Tụ bị phồng đầu, biến dạng bất thường
- Rò rỉ dầu (với tụ dầu) hoặc có vết nứt vỡ
- Tụ phát âm thanh bất thường khi đóng điện
- Hệ số công suất thấp dù tải không thay đổi
- CB tụ nhảy liên tục, hoặc tụ không còn đóng/ngắt như thiết kế
Phát hiện một trong các dấu hiệu trên là lý do để kiểm tra tụ bù 3 pha ngay lập tức.

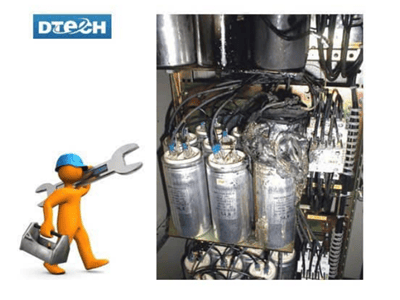

Hình ảnh: Tụ bù 3 pha bị nổ
3. Cách Kiểm Tra Tụ Bù 3 Pha Bằng Đồng Hồ Vạn Năng
Đây là phương pháp kiểm tra nhanh, chính xác và phổ biến nhất hiện nay.
Dưới đây là cách đo tụ bù 3 pha bằng đồng hồ vạn năng.
Bước 1: Ngắt nguồn điện hoàn toàn
Ngắt toàn bộ nguồn cấp trước khi chạm vào tụ. Tụ vẫn có thể còn điện tích ngay cả khi mất nguồn ngoài.
Bước 2: Xả điện an toàn
Dùng điện trở từ 10–100kΩ để xả điện giữa hai cực tụ. Không dùng vật kim loại để chạm vào – rất nguy hiểm.
Bước 3: Đo điện dung tụ
- Chuyển đồng hồ sang chế độ đo điện dung µF
- Đặt que đo vào từng pha của tụ bù
- So sánh giá trị đo với thông số trên thân tụ
Đánh giá:
- Lệch < 10% → Tụ còn tốt
- Lệch 10–20% → Tụ suy yếu, cần theo dõi
- Lệch > 20% hoặc không đo được → Tụ hỏng, nên thay ngay
Bước 4: Kiểm tra rò điện
Dùng chế độ đo điện trở để kiểm tra cách điện. Nếu trở kháng thấp, tụ có thể bị rò hoặc chập – không an toàn để tiếp tục sử dụng.
>> Hãy thực hiện cách đo tụ bù 3 pha này sau mỗi 3–6 tháng hoặc khi có dấu hiệu bất thường từ hệ thống.

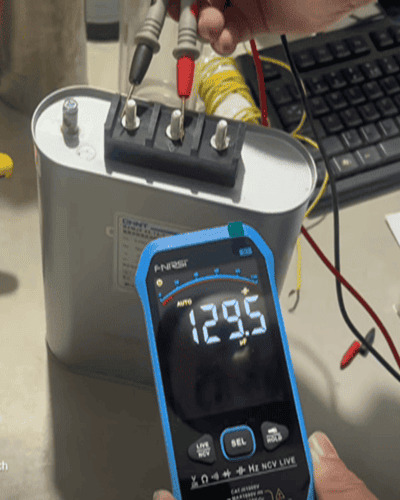

Hình ảnh: Cách đo tụ bù 3 pha bằng đồng hồ vạn năng
4. Cách kiểm tra tụ bù 3 pha bằng ampe kìm
Cách kiểm tra tụ bù 3 pha bằng ampe kìm là phương pháp hữu hiệu để bảo trì hệ thống điện, giúp phát hiện nhanh tụ bù bị lỗi hoặc hoạt động kém hiệu quả
Dưới đây là cách đo tụ bù 3 pha bằng ampe kìm:
Bước1: Đo dòng điện từng pha
- Chuyển ampe kìm sang chế độ đo dòng điện xoay chiều (AC A).
- Kẹp ampe kìm vào từng dây cấp nguồn cho tụ bù
- Ghi lại dòng điện ở từng pha.
Bước 2: Đánh giá kết quả
- Dòng điện tiêu thụ giữa các tụ cùng loại phải tương đối đồng đều.
- Nếu dòng điện tụ nào thấp hơn rõ rệt, có thể tụ đó đã suy yếu hoặc không hoạt động.
- Nếu không có dòng điện → tụ không hoạt động hoặc CB tụ đã nhảy.
Ví dụ thực tế:
Một tụ bù 20kVAR, điện áp 400V thường có dòng ~28A.
Nếu dòng thực tế chỉ 10–15A → tụ yếu.
Nếu dòng 0A → tụ không hoạt động.

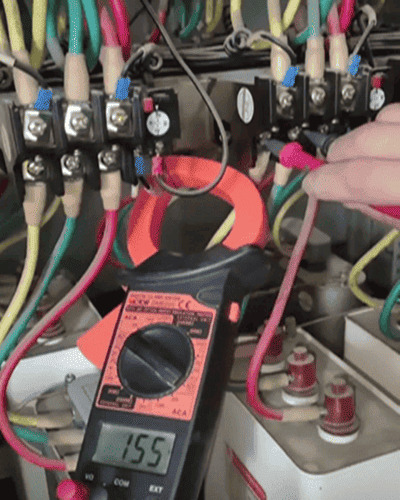

Hình ảnh: Cách đo tụ bù 3 pha bằng ampe kìm
5. Khi Nào Nên Thay Tụ Bù ?
Bạn nên thay tụ bù mới khi:
- Tụ bị phồng, rạn nứt, chảy dầu
- Điện dung đo lệch lớn so với chuẩn
- Tụ gây chập cháy hoặc ảnh hưởng hệ thống điện
- Tuổi thọ tụ vượt 4–5 năm (với tụ khô)
Đầu tư thay tụ bù là cách tiết kiệm chi phí và bảo vệ thiết bị điện lâu dài. Việc kiểm tra tụ bù 3 pha định kỳ sẽ giúp bạn đưa ra quyết định thay đúng lúc.
Dưới đây là công thức tính tụ bù 3 pha:
Qb = P × (tanφ₁ – tanφ₂)
Trong đó:
Qb: Công suất cần bù (kVAr)
P: Công suất tác dụng (kW)
φ₁: Góc tương ứng với hệ số công suất hiện tại (cosφ₁)
φ₂: Góc tương ứng với hệ số công suất mong muốn (cosφ₂)
Ví dụ:
Tải tiêu thụ P = 100kW
Hệ số công suất hiện tại: cosφ₁ = 0.75 → tanφ₁ = 0.88
Mong muốn nâng lên cosφ₂ = 0.95 → tanφ₂ = 0.33
Qb = 100 × (0.88 – 0.33) = 100 × 0.55 = 55 kVAr
Cần lắp tụ bù 55kVAr để nâng hệ số công suất từ 0.75 lên 0.95
>> Tham khảo tụ bù 3 pha mà Dtech cung cấp tại đây
6. Lưu Ý An Toàn Khi Kiểm Tra Tụ Bù
Khi tiến hành kiểm tra, luôn tuân thủ:
- Xả điện kỹ càng trước khi đo
- Dùng găng tay, kềm cách điện
- Không kiểm tra tụ khi CB chưa ngắt hoàn toàn
- Tránh thử tụ bằng cách “đánh lửa” – rất nguy hiểm
Kết Luận
Việc kiểm tra tụ bù 3 pha định kỳ là bước không thể thiếu để duy trì hệ thống điện ổn định, tránh hao tổn năng lượng và ngăn ngừa sự cố. Dù bạn là kỹ thuật viên hay người phụ trách bảo trì, hãy chủ động tìm hiểu các cách kiểm tra tụ bù 3 pha theo đúng hướng dẫn để bảo vệ hệ thống điện luôn hoạt động hiệu quả.
>> Kiểm tra sớm – An toàn lâu dài – Vận hành tối ưu
