Tủ điện điều khiển động cơ MCC (Motor Control Center) dùng để điều khiển và bảo vệ động các động cơ, máy bơm.., có công suất lớn. Có các phương thức khởi động, điều khiển tùy thuộc vào loại động cơ và yêu cầu của khách hàng như là: khởi động trực tiếp, khởi động sao – tam giác, khởi động mềm, biến tần… Tủ điền khiển động cơ có thể gồm các thành phần chính: Bộ điều khiển trung tâm PLC, Thiết bị đóng cắt MCCB/MCB, Contactor, Relay, Timer, Bộ biến tần (Inverter), Khởi động mềm (Soft Starter), hay bộ khởi động sao - tam giác.

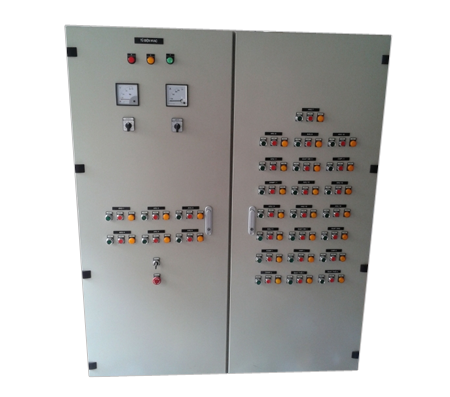

Ảnh minh họa: Tủ điều khiển động cơ
Một số phương pháp khởi động động cơ:
1. Khởi động cứng:
Thường ứng dụng cho những động cơ có công suất nhỏ (<10kW), phương pháp khởi động sao/tam giác. Phương pháp này có ưu điểm: giá thành rẻ, dễ kiểm tra, hoạt động ổn định. Nhược điểm: thường dùng cho động cơ có công suất thấp, dòng khởi động hạn chế không được lớn, đối với những động cơ có công suất cao thì chỉ áp dụng khi nguồn điện cung cấp khỏe.
2. Khởi động mềm:
Thường ứng dụng đối với loại động cơ công suất lớn và nguồn điện cung cấp yếu. Tủ thường sử dụng các thiết bị khởi động mềm của 1 số hãng uy tín. Tủ điều khiển động cơ bằng khởi động mềm có ý nghĩa rất quan trọng trong công nghiệp, giúp tiết kiệm điện năng rất lớn, tăng tuổi thọ làm việc của động cơ hoạt động và không ảnh hưởng đến các thiết bị khác trong lưới điện khi động cơ vận hành. Ứng dụng này rất có giá trị để điều khiển điện áp đặt vào động cơ, sẽ giảm dòng khởi động xuống còn 1,5 ÷ 3 lần dòng định mức phụ thuộc vào chế độ tải vì khi động cơ được đóng trực tiếp vào lưới điện, dòng khởi động của động cơ không đồng bộ sẽ rất lớn từ 5 ÷ 8 lần dòng định mức. Loại này có giá thành cao hơn so với khởi động cứng.
3. Khởi động dùng biến tần:
Phương án này có đầy đủ các ưu điểm của khởi động mềm, ngoài ra có thể thay đổi tốc độ động cơ. Ưu điểm tiết kiệm điện năng, tận dụng tối đa công suất làm việc. Khởi động bằng biến tần giúp ổn định điện áp, tránh gây sụt áp cho các thiết bị điện khác. Bảo vệ động cơ khi ngắn mạch, quá tải, mất pha, điện áp cao thấp. Giúp động cơ bền bỉ tăng tuổi thọ cho động cơ.
Ứng dụng
Tủ điều khiển động cơ dùng để khởi động, điều khiển tốc độ hay chiều quay của động cơ. Thường được lắp đặt để điều khiển cho các động cơ có công suất lớn trong các nhà máy, xưởng sản xuất, các trạm bơm,...
Xem thêm Tủ điện là gì, Chức năng, Phân loại, Ứng dụng của Tủ điện
