Vỏ tủ điện

Vỏ tủ điện dùng để chứa các thiết bị điện như Aptomat, cầu dao, biến thế, biến áp, đồng hồ đo điện, bộ điều khiển, biến tần, tụ bù,... ở trong nhà máy cũng như các công trình dân dụng. Vỏ tủ điện được thiết kế và sản xuất theo các tiêu chuẩn công nghiệp, cũng thường được gọi là vỏ tủ điện công nghiệp. Loại vỏ tủ thông thường có dạng hình chữ nhật, có 1 hoặc 2 lớp cánh, thường cánh trong của vỏ tủ điện 2 lớp cánh hoặc cánh tủ 1 lớp được khoét lỗ để gắn đồng hồ đo chỉ số điện năng, đèn báo tín hiệu, bảng điều khiển, màn hình hiển thị,...



Vỏ tủ điện, vỏ tủ điện công nghiệp

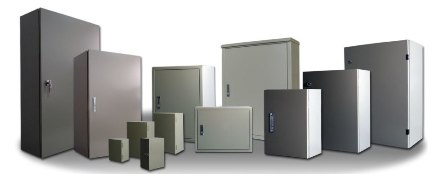

Hình ảnh: Vỏ tủ điện



Vỏ tủ điện là một trong những bộ phận không thể thiếu trong các công trình công nghiệp và dân dụng như trạm điện, nhà máy, tòa nhà, bệnh viện, sân bay,... giúp vận hành hệ thống điện dễ dàng và bảo quản thiết bị an toàn nâng cao tuổi thọ thiết bị, an toàn cho người vận hành và cho hệ thống điện.



Các loại vỏ tủ điện:



1/ Vỏ tủ điện trong nhà: là loại vỏ tủ điện có chân đế, đặt trên sàn hoặc treo tường.

2/ Vỏ tủ điện ngoài trời: có chân đế cao đặt trên nền, hoặc có tai treo trên cột, có mái dốc nước.

3/ Vỏ tủ điện đặc biệt: sử dụng vật liệu có khả năng chống ăn mòn cao (Inox), gioăng chống nước,... theo các nhu cầu sử dụng đặc biệt.



Đặc tính Vỏ tủ điện do Dtech cung cấp:



+ Vật liệu: Tôn đen sơn tĩnh điện, Inox.

+ Kích thước chiều cao: 210mm ÷ 2200mm.

+ Kích thước chiều rộng: 160mm trở lên.

+ Kích thước chiều sâu: 100mm trở lên.

+ Độ dày vật liệu: 1.0mm, 1.2mm, 1.5mm, 2.0mm.

+ Màu sắc: vỏ tủ sơn tĩnh điện màu ghi sáng, ngoài ra còn có các màu sơn khác theo yêu cầu đặt hàng.

+ Kiểu dáng: vỏ tủ điện trong nhà, vỏ tủ điện ngoài trời, tủ bàn điều khiển, theo yêu cầu thiết kế.

+ Yêu cầu khác: mặt mica, 2 lớp cánh, 2 cánh mở 2 bên, bắt thiết bị bằng thanh gá, bắt thiết bị bằng panel, chia nhiều ngăn, có chân đế, tai treo, gioăng chống nước, ngăn chống tổn thất,...

Một số loại vỏ tủ điện theo tiêu chuẩn và kích thước thông dụng được sản xuất hàng loạt đáp ứng thời gian thi công nhanh, chi phí thấp như:



Vỏ tủ điện trong nhà sơn tĩnh điện:



Kích thước: Cao 210mm ÷ 1600mm, Rộng 160mm ÷ 800mm, Sâu 100mm ÷ 400mm.

Đặc điểm: Vỏ tủ 1 lớp cánh, bắt thiết bị bằng thanh gá hoặc panel, chất liệu thép sơn tĩnh điện màu ghi sáng, tủ đặt trong nhà.

Tình trạng hàng: Có sẵn.





Vỏ tủ điện, vỏ tủ điện công nghiệp

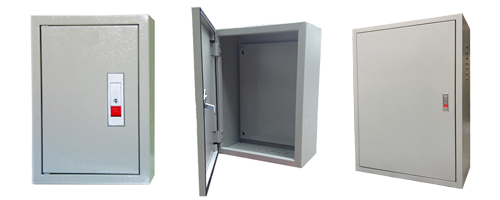

Hình ảnh: Vỏ tủ điện trong nhà, bắt panel



Vỏ tủ điện ngoài trời sơn tĩnh điện:



Kích thước: Cao 210mm ÷ 1600mm, Rộng 160mm ÷ 800mm, Sâu 100mm ÷ 400mm.

Đặc điểm: Vỏ tủ 1 lớp cánh, bắt thiết bị bằng thanh gá hoặc panel, chất liệu thép sơn tĩnh điện màu ghi sáng, tủ đặt ngoài trời.

Tình trạng hàng: Có sẵn.



Vỏ tủ điện, vỏ tủ điện công nghiệp

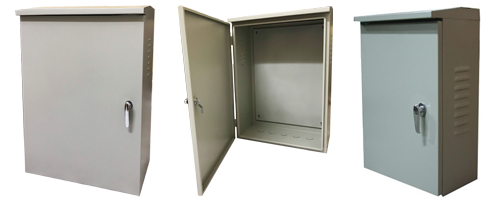

Hình ảnh: Vỏ tủ điện ngoài trời, bắt panel



Đối với Tủ điện loại kích thước nhỏ dưới 1000mm, thường dùng loại vỏ tủ bắt thiết bị bằng panel rất tiện cho việc lắp đặt các thiết bị nhỏ như aptomat MCB, contactor, cầu chì, rơ le, bộ điều khiển,...

Đối với Tủ điện kích thước lớn chủ yếu lắp aptomat MCCB thường dùng vỏ tủ bắt thanh gá để giảm giá thành.

Vỏ tủ điện sản xuất hàng loạt chỉ đáp ứng được các yêu cầu lắp đặt đơn giản, chi phí thấp, phần lớn là các tủ nhỏ, tủ treo tường trong các công trình và nhà xưởng nhỏ. Các tủ điện công suất lớn đòi hỏi kiểu dáng phức tạp, vỏ tủ chia khoang, nhiều ngăn, tôn dày 1.5mm ÷ 2mm, 2 lớp cánh, có ô mica,... cần phải đặt hàng sản xuất.



Sản xuất vỏ tủ điện công nghiệp:



Kích thước: theo yêu cầu.

Đặc điểm: theo yêu cầu.

Tình trạng hàng: Đặt hàng 5-7 ngày. Thời gian sản xuất có thể dài hơn tùy theo đơn hàng.



 Vỏ tủ điện, vỏ tủ điện công nghiệp

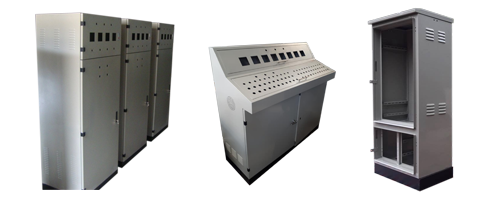

Hình ảnh: Vỏ tủ điện đặt hàng sản xuất theo yêu cầu



Vỏ tủ điện công nghiệp sản xuất theo yêu cầu thường được dùng cho một số loại tủ điện:


Tủ điện phân phối

Tủ điện ATS

Tủ điện bù công suất phản kháng

Tủ điện chiếu sáng

Tủ điện điều khiển



Liên hệ mua hàng

Ms. Vũ Thị Cẩm Tú

-   Mobile/Zalo: 0904.554.148

-   Email: tuvc@dtech.vn
