Lọc Nhiễu Nguồn AC: Giải Pháp Ổn Định Hệ Thống Điện
Trong các hệ thống điện tử và điện công nghiệp, nhiễu nguồn AC là một vấn đề phổ biến gây ảnh hưởng nghiêm trọng đến hiệu suất và độ ổn định của thiết bị. Việc lọc nhiễu nguồn AC không chỉ giúp bảo vệ thiết bị điện mà còn nâng cao độ tin cậy và kéo dài tuổi thọ hệ thống. Bài viết dưới đây sẽ phân tích chi tiết về hiện tượng nhiễu AC và cách lựa chọn giải pháp lọc nhiễu hiệu quả.

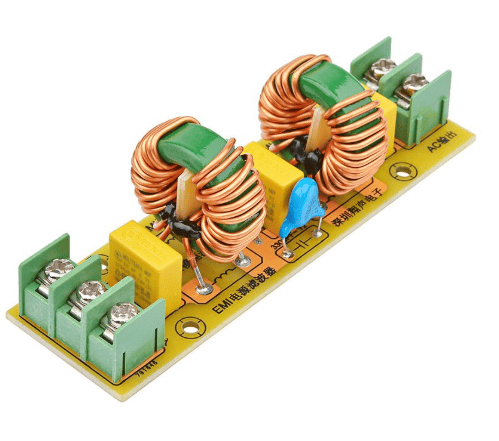

Hình ảnh: Mạch lọc nhiễu nguồn AC
1. Nhiễu Nguồn AC Là Gì?
Nhiễu nguồn AC là các tín hiệu không mong muốn, thường xuất hiện trong hệ thống điện từ lưới điện hoặc thiết bị điện khác. Có hai loại nhiễu chính:
Nhiễu dẫn (Conducted noise): Truyền qua dây dẫn, đặc biệt là dây nguồn.
Nhiễu bức xạ (Radiated noise): Lan truyền qua không gian, ảnh hưởng đến các thiết bị xung quanh.
2. Nguyên Nhân Gây Ra Nhiễu Nguồn AC
Nhiễu nguồn AC thường xuất phát từ nhiều nguồn khác nhau trong hệ thống điện và môi trường xung quanh. Dưới đây là các nguyên nhân phổ biến gây ra nhiễu trong nguồn AC:

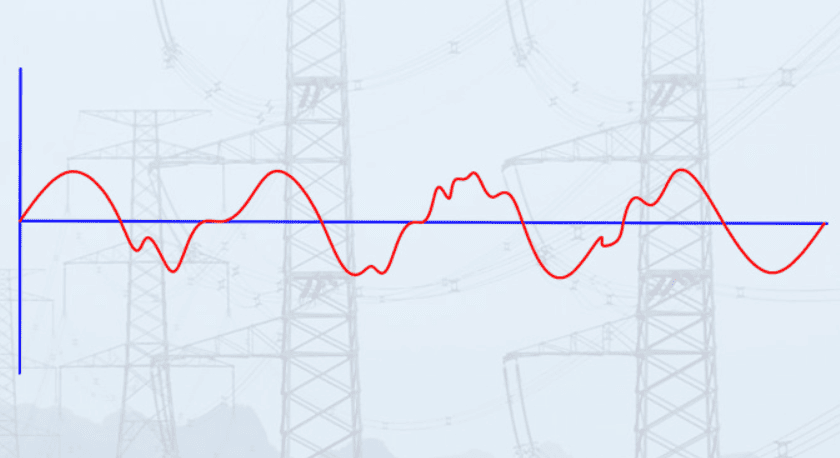

Sóng hài và những tác động đến thiết bị
- Thiết Bị Công Nghiệp Công Suất Lớn
+ Biến tần (Inverter), UPS, bộ nguồn xung (SMPS), động cơ điện, máy hàn điện, máy CNC, máy ép nhựa...
- Thiết Bị Gia Dụng Và Điện Tử Dân Dụng
+ Máy giặt, tủ lạnh, lò vi sóng, quạt máy, đèn huỳnh quang, thiết bị điện giá rẻ thường không có bộ lọc EMI.
- Sự Cố Hệ Thống Điện
+ Điện áp dao động mạnh do tụ bù hoặc tải lớn bật/tắt đột ngột tạo ra xung nhiễu ngắn hạn.
+ Tiếp xúc lỏng lẻo ở đầu nối, ổ cắm, cầu dao gây hiện tượng đánh lửa điện, sinh ra nhiễu tần số cao.
+ Dây điện bị chập chờn hoặc xuống cấp, cách điện kém cũng làm tăng khả năng nhiễu lan truyền.
- Ảnh Hưởng Từ Môi Trường Tự Nhiên
+ Sét đánh trực tiếp hoặc cảm ứng tạo ra nhiễu điện từ mạnh truyền qua lưới điện.
+ Từ trường và sóng vô tuyến từ các trạm phát sóng, ăng-ten, thiết bị không dây...
3. Tác Hại Của Nhiễu Nguồn AC
Không lọc nhiễu nguồn AC có thể gây ra hàng loạt vấn đề như:
Sai số trong cảm biến và mạch đo lường
Hỏng thiết bị điện tử do quá áp hoặc xung nhiễu
Lỗi giao tiếp truyền thông công nghiệp (RS485, CAN, v.v.)
Tăng tỷ lệ lỗi trong hệ thống điều khiển tự động
Vì vậy, lọc nhiễu nguồn AC là bước bắt buộc trong thiết kế và vận hành hệ thống điện hiện đại.
4. Các Giải Pháp Lọc Nhiễu Nguồn AC
4.1. Bộ Lọc EMI (Electromagnetic Interference Filter)
Đây là thiết bị phổ biến để lọc nhiễu dẫn và nhiễu bức xạ. Bộ lọc EMI hoạt động dựa trên nguyên lý dùng tụ điện và cuộn cảm để chặn các tần số nhiễu cao mà không ảnh hưởng đến tần số nguồn (50/60Hz).
Lắp đặt bộ lọc EMI ở đầu vào thiết bị điện sẽ giúp giảm đáng kể nhiễu phát sinh và nhiễu từ nguồn.

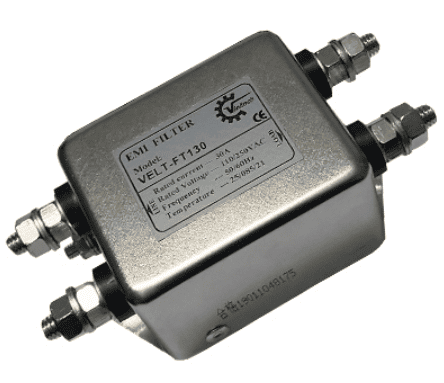

Hình ảnh: Bộ lọc nhiễu nguồn AC
4.2. Biến Áp Cách Ly
Biến áp cách ly giúp tách biệt thiết bị với lưới điện, đồng thời loại bỏ các thành phần nhiễu cao tần. Đây là phương pháp hiệu quả nhưng chi phí cao và kích thước lớn, phù hợp với hệ thống đòi hỏi độ an toàn cao.
4.3. Cuộn Cảm Lọc Nguồn
Cuộn cảm (inductor) được lắp nối tiếp trong đường dây nguồn để cản các xung nhiễu tần số cao. Đây là một phương pháp đơn giản, chi phí thấp nhưng chỉ hiệu quả với mức nhiễu trung bình.
4.4. Tụ Lọc (Capacitor Filter)
Tụ điện được mắc song song với đường nguồn, có nhiệm vụ dẫn xung nhiễu xuống đất. Tụ lọc thường dùng kết hợp với cuộn cảm để tạo thành bộ lọc LC, giúp nâng cao hiệu quả lọc nhiễu nguồn AC.
5. Cách Lựa Chọn Bộ Lọc Nhiễu Phù Hợp
Khi lựa chọn giải pháp lọc nhiễu nguồn AC, cần cân nhắc các yếu tố sau:
Công suất tải: Chọn bộ lọc chịu được dòng điện phù hợp.
Mức độ nhiễu: Đo nhiễu thực tế bằng máy phân tích phổ (spectrum analyzer) để chọn bộ lọc tương ứng.
Không gian lắp đặt: Một số bộ lọc cần không gian thông thoáng để tản nhiệt.
Tiêu chuẩn EMC: Đảm bảo thiết bị đáp ứng quy định về nhiễu điện từ (EMC) theo chuẩn quốc tế.
Kết Luận
Lọc nhiễu nguồn AC là bước quan trọng để bảo vệ thiết bị, nâng cao hiệu suất và đảm bảo tính ổn định cho hệ thống điện. Tùy theo đặc thù hệ thống, người kỹ sư cần chọn giải pháp lọc phù hợp giữa bộ lọc EMI, cuộn cảm, tụ điện hoặc biến áp cách ly. Đầu tư đúng cho việc lọc nhiễu không chỉ giảm thiểu sự cố mà còn tiết kiệm chi phí bảo trì dài hạn.
