Phân biệt MCB và MCCB: Hiểu đúng để lựa chọn thiết bị điện phù hợp

Trong hệ thống điện dân dụng và công nghiệp, việc chọn đúng thiết bị bảo vệ là yếu tố then chốt đảm bảo an toàn và vận hành ổn định. Hai thiết bị phổ biến nhất là MCB và MCCB. Vậy, phân biệt MCB và MCCB như thế nào?





Phân biệt MCB và MCCB

1. MCB là gì? MCCB là gì?

• MCB (Miniature Circuit Breaker): Là thiết bị ngắt điện tự động khi xảy ra quá tải hoặc ngắn mạch. MCB thường được dùng trong nhà ở, văn phòng với dòng điện nhỏ.
• MCCB (Molded Case Circuit Breaker): Là thiết bị cắt điện tự động chịu được dòng điện lớn hơn, được sử dụng chủ yếu trong công nghiệp và các hệ thống điện quy mô lớn.

2. Phân biệt MCB và MCCB

Tiêu chí	MCB	MCCB
Công suất	Dưới 125A	Tới 2500A
Dòng cắt ngắn mạch	6-10kA	25-100kA
Ứng dụng	Nhà ở, văn phòng	Công nghiệp, nhà máy
Cách lắp đặt	Tủ điện nhỏ	Tủ điện công nghiệp
TÍnh năng bảo vệ	Quá tải, ngắn mạch	Quá tải, ngắn mạch, chạm đất, tải cao

Phân biệt về cấu tạo

Cấu tạo	MCB	MCCB
Dạng	Tép	Khối
Vỏ cách điện	Vỏ nhựa nhỏ gọn	Vỏ đúc lớn, chịu nhiệt cao
Cơ cấu vận hành	Gạt tay đơn giản	Có lò xo hỗ trợ
Tiếp điểm điện	Tiếp điểm nhỏ	Tiếp điểm lớn chống mài mòn
Hộp dập hồ quang	Buồng dập nhỏ	Buồng dập nhiều ngăn kim loại
Điều chỉnh	Không	Có núm vặn hoặc nút điều chỉnh



Tóm lại: Nếu bạn cần thiết bị bảo vệ điện cho gia đình, MCB là lựa chọn hợp lý. Với nhu cầu công nghiệp, tải lớn, MCCB sẽ phù hợp hơn nhờ khả năng chịu dòng và các tính năng bảo vệ nâng cao.

3. Phân biệt RCCB và RCBO

Để đảm bảo an toàn tuyệt đối, bên cạnh MCB và MCCB, cần hiểu rõ phân biệt RCCB và RCBO:

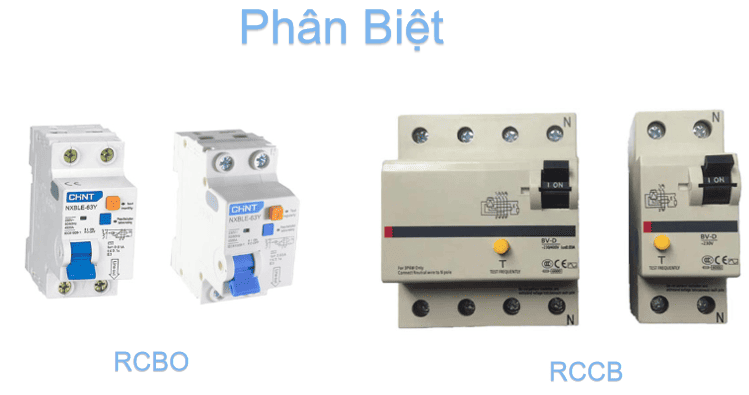

Phân biệt RCCB và RCBO

• RCCB (Residual Current Circuit Breaker): Ngắt điện khi phát hiện dòng rò, bảo vệ con người khỏi nguy cơ điện giật. RCCB không có chức năng bảo vệ quá tải hay ngắn mạch.
• RCBO (Residual Current Breaker with Overcurrent Protection): Kết hợp chức năng của RCCB với bảo vệ quá tải và ngắn mạch. RCBO lý tưởng cho những nơi cần bảo vệ toàn diện.

Tiêu chí	RCCB	RCBO
Bảo vệ dòng rò	Có	Có
Bảo vệ quá tải	Không	Có
Bảo vệ ngắn mạch	Không	Có
Ứng dụng	Nhà ở, nơi chỉ cần chống rò điện	Hệ thống yêu cầu bảo vệ toàn diện

Cơ bản có thể hiểu RCCB + MCB = RCBO

Ứng dụng thực tế:

• Với hệ thống điện gia đình cơ bản, RCCB là đủ.
• Với hệ thống điện phức tạp hơn, yêu cầu vừa chống dòng rò vừa chống quá tải, RCBO là giải pháp an toàn hơn.

4. Nên chọn MCB, MCCB, RCCB hay RCBO khi nào?

• Nhà ở, văn phòng nhỏ: MCB kết hợp RCCB sẽ đáp ứng nhu cầu cơ bản.
• Nhà máy, công trình lớn: MCCB đi cùng RCBO để đảm bảo độ bền và an toàn cao nhất.

Việc phân biệt MCB và MCCB cũng như phân biệt RCCB và RCBO đóng vai trò quan trọng trong việc bảo vệ hệ thống điện và đảm bảo an toàn cho người sử dụng. Hãy chọn thiết bị phù hợp với dòng điện, công suất tải và đặc thù vận hành thực tế.
