Sơ Đồ Đấu Tụ Bù 3 Pha: Hướng Dẫn Chi Tiết và Hiệu Quả Nhất

Trong hệ thống điện công nghiệp, tụ bù 3 pha đóng vai trò quan trọng trong việc cải thiện hệ số công suất, giảm tổn hao điện năng và tiết kiệm chi phí vận hành. Tuy nhiên, để hệ thống hoạt động hiệu quả, việc thiết kế và lắp đặt sơ đồ đấu tụ bù 3 pha là bước không thể bỏ qua. Bài viết này sẽ giúp bạn hiểu rõ về nguyên lý hoạt động, cấu tạo và hướng dẫn cách đấu nối tụ bù 3 pha đúng kỹ thuật.



dau-no-tu-bu-3-pha

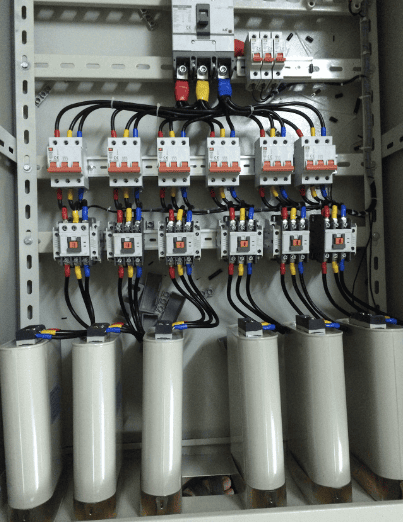

Hình ảnh: Tủ tụ bù 3 pha

1. Các thành phần chính trong sơ đồ đấu tụ bù 3 pha

Một sơ đồ đấu tụ bù 3 pha thường bao gồm:

Tụ bù (capacitor bank): Thiết bị chính để bù công suất phản kháng.

Contactor (khởi động từ): Đóng/cắt tụ theo tín hiệu điều khiển.

Bộ điều khiển tự động: Điều chỉnh đóng/ngắt các cấp tụ theo thời gian thực dựa trên mức độ tải tiêu thụ

Cầu dao hoặc CB bảo vệ: Bảo vệ tụ và hệ thống khỏi sự cố điện.

Cuộn kháng: Có vai trò lọc sóng hài và hạn chế dòng điện khởi động lớn.

2. Các kiểu sơ đồ đấu tụ bù 3 pha

Việc lựa chọn sơ đồ đấu nối tụ bù phù hợp giúp hệ thống vận hành ổn định, an toàn và tiết kiệm chi phí. Dưới đây là ba kiểu sơ đồ phổ biến trong thực tế thi công và lắp đặt tụ bù 3 pha.

Sơ đồ đấu tụ bù 3 pha theo kiểu đấu sao (Y)

Trong sơ đồ đấu sao, ba tụ được nối vào ba pha của hệ thống và đầu còn lại nối chung về điểm trung tính. Điện áp làm việc của tụ thường là 220V, phù hợp với hệ thống điện có trung tính rõ ràng. Ưu điểm là đơn giản, tiết kiệm chi phí thiết bị và an toàn hơn trong trường hợp xảy ra sự cố.

Sơ đồ đấu tụ bù 3 pha kiểu tam giác (Δ)

Sơ đồ tam giác được hình thành khi ba tụ được đấu trực tiếp vào ba cặp pha (AB, BC, CA). Tụ phải chịu điện áp dây 380V, thường dùng trong hệ thống không có dây trung tính. Sơ đồ này tối ưu công suất bù nhưng yêu cầu tụ có chất lượng cao hơn và độ ổn định lớn.

Sơ đồ kỹ thuật tụ bù kết hợp với bộ điều khiển tự động

Đây là dạng sơ đồ phổ biến trong tủ điện tụ bù công nghiệp. Các cấp tụ được đấu với contactor và điều khiển đóng/cắt tự động thông qua bộ điều khiển tụ bù. Sơ đồ này giúp điều chỉnh linh hoạt công suất phản kháng, bảo vệ thiết bị khi quá áp, quá dòng.

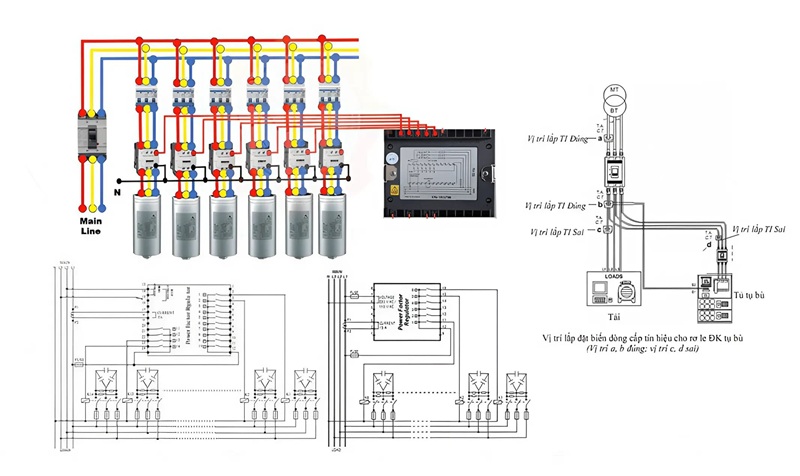

Hình ảnh: Sơ đồ đấu tụ bù 3 pha

3. Lưu ý khi đấu nối tụ bù 3 pha

Không đấu tụ khi chưa có tải: Có thể gây quá điện áp nguy hiểm.

Lắp CT đúng chiều dòng điện: Đảm bảo bộ điều khiển nhận đúng thông số.

Bố trí tản nhiệt cho tụ bù: Tránh quá nhiệt gây cháy nổ.

Không dùng chung tiếp điểm contactor cho nhiều cấp tụ.

Kiểm tra điện áp định mức: Tụ bù phải phù hợp với điện áp hệ thống (thường là 380V hoặc 415V).

4. Các lỗi thường gặp và cách khắc phục

Lỗi thường gặp

Nguyên nhân

Cách khắc phục

Cosφ vẫn thấp sau khi đấu tụ

CT đấu sai hoặc ngược cực

Kiểm tra lại chiều CT

Tụ bù cháy nổ

Quá tải hoặc tụ kém chất lượng

Thay tụ đúng thông số và chất lượng cao

Contactor không đóng

Bộ điều khiển không cấp tín hiệu

Kiểm tra bộ điều khiển, lập trình lại

Điện áp tăng bất thường

Dư công suất bù

Giảm số cấp tụ hoặc dùng bộ điều khiển thông minh



5. Kết luận

Sơ đồ đấu tụ bù 3 pha đúng kỹ thuật không chỉ giúp tiết kiệm điện năng mà còn bảo vệ toàn bộ hệ thống điện khỏi sự cố. Do đó, khi thiết kế hoặc thi công hệ thống điện, việc lắp đặt tụ bù phải được tính toán và thực hiện bài bản, chuyên nghiệp. Nếu bạn không rành về kỹ thuật, nên sử dụng tủ tụ bù tự động và nhờ đơn vị uy tín thực hiện lắp đặt.
