Rơ le thời gian 24h là gì? Hướng dẫn chi tiết và cách sử dụng hiệu quả

Rơ le thời gian 24h là thiết bị không thể thiếu trong hệ thống điện tự động. Với khả năng bật/tắt thiết bị theo thời gian cài đặt, rơ le này giúp tiết kiệm điện, tăng độ bền thiết bị và tối ưu quy trình vận hành. Vậy rơ le thời gian 24h hoạt động như thế nào? Cách chọn loại phù hợp và lắp đặt ra sao? Bài viết này sẽ giải đáp tất cả.

rơ le thời gian 24h TB388

Hình ảnh: Relay thời gian 24h TB-388



1. Rơ le thời gian 24h là gì?

Rơ le thời gian 24h (hay còn gọi là timer 24h) là thiết bị dùng để đóng ngắt nguồn điện tự động theo chu kỳ 24 giờ. Người dùng có thể thiết lập khoảng thời gian thiết bị hoạt động trong ngày, lặp lại mỗi ngày mà không cần thao tác thủ công.

Có hai loại chính:

  • Rơ le thời gian cơ 24h: Cài đặt bằng núm vặn và các chốt gạt cơ học.
  • Rơ le thời gian điện tử 24h: Cài đặt bằng nút bấm điện tử và hiển thị qua màn hình LCD.

2. Cấu tạo và nguyên lý hoạt động

2.1 Cấu tạo cơ bản

Một rơ le thời gian 24h thường bao gồm:

Mặt đồng hồ hiển thị thời gian

Các chốt hoặc nút cài đặt giờ

Tiếp điểm đóng/ngắt mạch điện

Mạch điều khiển (đối với loại điện tử)

Nguồn cấp (thường là 220V hoặc 110V tùy thiết bị)

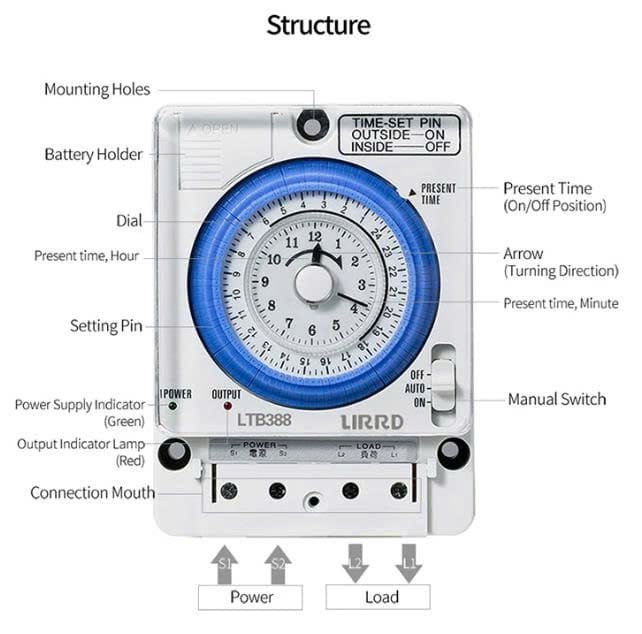

Cấu tạo rơ le thời gian 24h TB388

Hình ảnh: Cấu tạo của rơ le thời gian 24h

2.2 Nguyên lý hoạt động

Rơ le hoạt động như một công tắc thông minh. Khi đến khung giờ đã cài đặt, tiếp điểm bên trong sẽ đóng mạch để thiết bị hoạt động. Hết giờ, tiếp điểm sẽ ngắt, dừng cấp điện. Chu kỳ lặp lại theo vòng 24 giờ, đảm bảo thiết bị hoạt động đúng lịch trình mỗi ngày.

3. Ứng dụng thực tế của rơ le thời gian 24h

3.1 Trong đời sống

Bật/tắt đèn bảng hiệu, đèn sân vườn theo giờ cố định mỗi ngày.

Tưới cây tự động, đặc biệt với hệ thống phun sương hoặc tưới nhỏ giọt.

Sạc xe điện, sạc thiết bị gia dụng theo khung giờ tiết kiệm điện.

3.2 Trong công nghiệp

Tự động hóa máy móc trong dây chuyền sản xuất.

Quản lý hoạt động hệ thống quạt, máy nén khí, bơm nước.

Điều khiển hệ thống chiếu sáng nhà máy, kho hàng đúng giờ mà không cần nhân công.

4. Ưu điểm của rơ le thời gian 24h

Tiết kiệm điện năng: Thiết bị chỉ hoạt động khi cần thiết.

Tăng tuổi thọ thiết bị: Giảm hao mòn do vận hành liên tục.

Tự động hóa hoàn toàn: Không cần can thiệp thủ công mỗi ngày.

Dễ dàng cài đặt và sử dụng: Đặc biệt với các loại điện tử có hướng dẫn chi tiết.

Chi phí thấp: So với các hệ thống điều khiển tự động phức tạp.

5. Cách chọn rơ le thời gian 24h phù hợp

Khi chọn mua, bạn cần quan tâm đến:

5.1 Công suất tải

Chọn rơ le có khả năng chịu dòng điện tương ứng với thiết bị cần điều khiển. Nếu tải quá nặng, nên kết hợp với khởi động từ hoặc contactor.

5.2 Loại điện áp sử dụng

Thông thường là 220V, nhưng một số hệ thống dùng 12V hoặc 24V. Kiểm tra kỹ trước khi đấu nối.

5.3 Kiểu lắp đặt

Lắp trên thanh ray Din (phù hợp với tủ điện).

Lắp âm tường hoặc gắn nổi, tùy theo không gian sử dụng.

5.4 Tính năng mở rộng

Một số rơ le có thể lập trình nhiều lần bật/tắt trong ngày, cài đặt theo ngày trong tuần hoặc có pin lưu trữ thời gian khi mất điện.

6. Hướng dẫn lắp đặt rơ le thời gian 24h

Bước 1: Ngắt nguồn điện để đảm bảo an toàn.

Bước 2: Đấu dây theo sơ đồ kèm theo rơ le. Thông thường sẽ có:

  • Dây nguồn vào (L và N)
  • Dây ra tải (NO – thường hở, hoặc NC – thường đóng)

Bước 3: Cài đặt thời gian bằng cách xoay mặt đồng hồ (với loại cơ) hoặc nhập số giờ (với loại điện tử).

Bước 4: Kiểm tra hoạt động bằng cách quan sát thời điểm bật/tắt có khớp với cài đặt hay không.

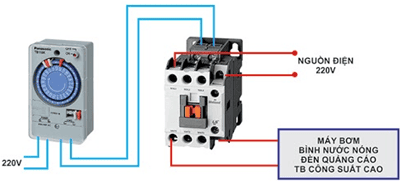

Đấu nối rơ le thời gian 24h

Hình ảnh: Minh họa đấu nối rơ le thời gian 24h



7. Những lưu ý khi sử dụng

Không để rơ le ngoài trời nếu không có hộp bảo vệ.

Tránh lắp đặt gần nơi có nhiệt độ cao hoặc độ ẩm lớn.

Thường xuyên kiểm tra thời gian cài đặt, đặc biệt sau khi mất điện (với loại không có pin dự phòng).

Sử dụng thiết bị chính hãng, có bảo hành để tránh cháy nổ.

Kết luận

Rơ le thời gian 24h là giải pháp thông minh cho mọi hệ thống điện tự động trong gia đình và công nghiệp. Với khả năng lập trình chính xác, dễ sử dụng và giá thành hợp lý, đây là thiết bị nên có nếu bạn muốn tối ưu hiệu suất, tiết kiệm điện và nâng cao độ an toàn trong vận hành. Hãy chọn sản phẩm phù hợp, lắp đặt đúng kỹ thuật và tận dụng tối đa lợi ích mà nó mang lại.
