Hướng Dẫn Cài Đặt Đồng Hồ Nhiệt Omron E5CC

Hướng Dẫn Cài Đặt Đồng Hồ Nhiệt Omron E5CC Chuẩn Kỹ Thuật

Đồng hồ nhiệt Omron E5CC là một trong những dòng bộ điều khiển nhiệt độ PID kỹ thuật số phổ biến nhất trong công nghiệp, nổi bật với độ chính xác cao, thời gian phản hồi nhanh và khả năng tùy biến linh hoạt. Để thiết bị hoạt động ổn định, việc cài đặt đúng thông số là bước không thể bỏ qua. Bài viết này cung cấp hướng dẫn cài đặt đồng hồ nhiệt Omron E5CC theo đúng quy trình kỹ thuật.

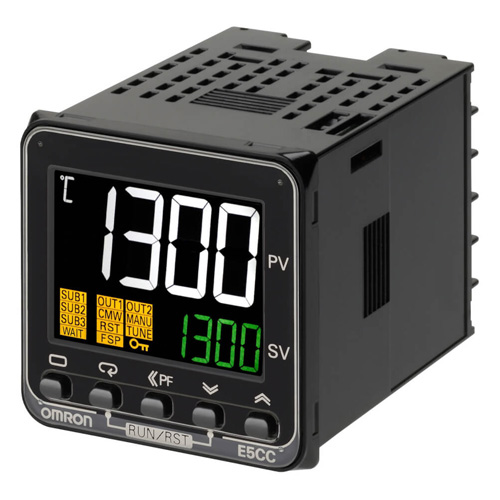

Hình ảnh: Bộ điều chỉnh nhiệt độ Omron E5CC

1. Kết nối phần cứng

Trước khi cài đặt, hãy đảm bảo đấu dây đúng sơ đồ theo tài liệu hướng dẫn của nhà sản xuất. Một số điểm cần lưu ý:

  • Nguồn cấp: 100–240VAC, 50/60Hz.
  • Ngõ vào (Input): hỗ trợ Thermocouple, RTD, Voltage.
  • Ngõ ra (Output): có thể là Relay, Voltage (SSR), hoặc dòng điện (Linear Current).

Kiểm tra kỹ các chân đấu nối như:

  • Chân nguồn: 11–12
  • Ngõ vào cảm biến: 4–5-6
  • Ngõ ra phụ trợ: 7-8-9-10
  • Ngõ ra điều khiển: 1-2(tùy loại)

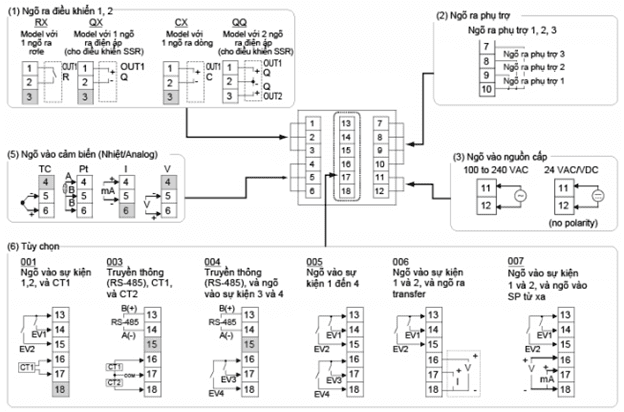

Cách đấu bộ điều khiển nhiệt độ omron E5CC

Hình ảnh: Cách đấu bộ điều chỉnh nhiệt độ E5CC

2. Truy cập chế độ cài đặt

  • Nhấn giữ phím “MODE” trong 2-3 giây để vào menu cấu hình.
  • Dùng phím “UP” hoặc “DOWN” để di chuyển giữa các tham số.
  • Nhấn “MODE” để chọn và chỉnh sửa giá trị.

3. Cấu hình cơ bản

Dưới đây là các thông số cài đặt thường dùng:

Mã Tham Số

Mô Tả

Gợi Ý Cài Đặt

inp

Loại cảm biến

Pt, K, J tùy loại

unit

Đơn vị hiển thị

°C hoặc °F

cJ

Hiệu chỉnh cảm biến

0.0 nếu không lệch

out

Kiểu ngõ ra

2 cho SSR, 3 cho Relay

ctrl

Phương pháp điều khiển

PID hoặc ONOF

L.C

Ngõ ra điều khiển

chọn kênh phù hợp

ALM

Cảnh báo

chọn mức báo động nhiệt độ

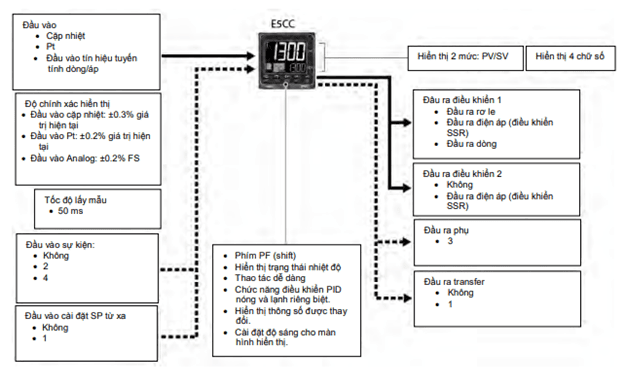

Mô tả các chức năng chính của bộ điều khiển nhiệt độ omron E5CC

Hình ảnh: Chức năng vào/ra chính của bộ điều khiển nhiệt độ E5CC



4. Cài đặt thông số PID

Nếu sử dụng chế độ PID:

  • Chọn ctrl = PID
  • Vào menu PID, cấu hình:
    • P: Hệ số tỉ lệ (Proportional gain)
    • I: Thời gian tích phân
    • D: Thời gian vi phân

Gợi ý: sử dụng tính năng Auto-tuning (At) để thiết bị tự tối ưu thông số PID. Để kích hoạt:

  • Giữ MODE → tìm đến At → đặt At = 1 → chạy hệ thống.

5. Đặt nhiệt độ mong muốn

  • Quay về màn hình chính.
  • Dùng phím “UP” hoặc “DOWN” để chỉnh giá trị nhiệt độ đặt (SV).
  • Đồng hồ sẽ điều khiển giữ nhiệt độ thực tế (PV) ổn định quanh giá trị SV.

6. Kiểm tra và vận hành

Sau khi cài đặt xong:

  • Kiểm tra hoạt động của ngõ ra.
  • Đảm bảo thiết bị điều khiển (heater/SSR) phản hồi đúng.
  • Kiểm tra cảnh báo và chức năng bảo vệ quá nhiệt.

Kết luận

Việc cài đặt đồng hồ nhiệt Omron E5CC cần thực hiện cẩn thận theo đúng sơ đồ kỹ thuật và tham số phù hợp với môi trường ứng dụng. Sai sót nhỏ trong cấu hình có thể gây dao động nhiệt độ hoặc điều khiển sai ngõ ra. Hy vọng bài hướng dẫn cài đặt đồng hồ nhiệt Omron E5CC trên sẽ giúp kỹ thuật viên thao tác nhanh, chuẩn và an toàn.
