Bộ Điều Chỉnh Nhiệt Độ: Thiết Bị Không Thể Thiếu Trong Mọi Hệ Thống Kiểm Soát Nhiệt
Trong các hệ thống tự động hóa và điều khiển quá trình, việc duy trì nhiệt độ ổn định đóng vai trò then chốt để đảm bảo chất lượng sản phẩm, độ an toàn và hiệu suất vận hành. Bộ điều chỉnh nhiệt độ là thiết bị trung tâm giúp thực hiện chức năng này thông qua cơ chế phản hồi và điều khiển đầu ra chính xác. Bài viết này sẽ trình bày đầy đủ nguyên lý hoạt động, phân loại, tiêu chí lựa chọn và các ứng dụng kỹ thuật thực tế của bộ điều chỉnh nhiệt độ trong môi trường công nghiệp và dân dụng.

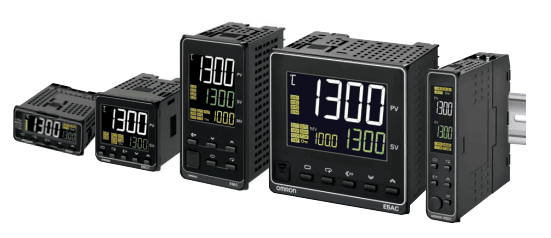

Hình ảnh: Bộ điều chỉnh nhiệt độ
1. Bộ điều chỉnh nhiệt độ là gì?
Bộ điều chỉnh nhiệt độ là thiết bị dùng để duy trì nhiệt độ trong một phạm vi mong muốn bằng cách điều khiển các thiết bị làm nóng hoặc làm lạnh. Thiết bị này thường được tích hợp trong các hệ thống như lò nung, tủ ấm, hệ thống HVAC, máy ép nhựa, và nhiều ứng dụng công nghiệp khác.
Nói cách khác, nếu bạn cần giữ nhiệt độ ở một mức ổn định, chính xác, thì bộ điều chỉnh nhiệt độ là “bộ não” đứng sau mọi hoạt động.
2. Cấu tạo và nguyên lý hoạt động
Một bộ điều chỉnh nhiệt độ tiêu chuẩn bao gồm ba phần chính:
- Cảm biến nhiệt độ (thường là cảm biến RTD hoặc Thermocouple): đo nhiệt độ thực tế của môi trường hoặc thiết bị.
- Bộ điều khiển (Controller): so sánh nhiệt độ đo được với nhiệt độ đặt (setpoint) và đưa ra quyết định.
- Bộ truyền động/thiết bị đầu ra (Relay, SSR, van điện, v.v.): thực hiện hành động điều khiển như bật/tắt lò sưởi, máy lạnh, v.v.
Về nguyên lý, bộ điều khiển nhiệt độ trước tiên sẽ đo nhiệt độ môi trường (biến quá trình), sau đó so sánh nó với giá trị nhiệt độ mong muốn (giá trị cài đặt). Sự khác biệt giữa các giá trị này gọi là lỗi (độ lệch). Dựa vào lỗi này, bộ điều khiển sẽ quyết định mức độ sưởi ẩm hay làm mát cần thiết để đưa nhiệt độ về giá trị mong muốn. Hoàn tất quá trình này, bộ điều khiển sẽ gửi đi tín hiệu đầu ra (giá trị thao tác) tác động đến sự thay đổi cần thiết. Tín hiệu đầu ra thường được kết nối với lò sưởi, van điều khiển, quạt hoặc một số "phần tử điều khiển cuối cùng" thực sự bơm hoặc loại bỏ nhiệt khỏi quá trình.

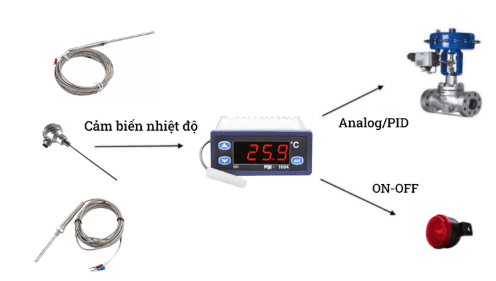

Cấu tạo của một bộ điều chỉnh nhiệt độ
3. Các loại bộ điều chỉnh nhiệt độ phổ biến
Hiện nay trên thị trường có ba loại chính:
3.1. Bộ điều chỉnh nhiệt độ on-off (bật/tắt)
Đây là loại đơn giản nhất. Khi nhiệt độ vượt quá giới hạn đặt trước, thiết bị sẽ tắt hoặc bật thiết bị gia nhiệt/làm mát.
Ưu điểm: Dễ dùng, giá rẻ, phù hợp với các ứng dụng không cần độ chính xác cao.
Nhược điểm: Nhiệt độ dao động nhiều, không mượt.
3.2. Bộ điều chỉnh nhiệt độ PID
PID là viết tắt của Proportional – Integral – Derivative. Đây là loại bộ điều chỉnh hiện đại, cho phép kiểm soát nhiệt độ chính xác và ổn định.
Ưu điểm: Giảm thiểu dao động, giữ nhiệt độ gần như không lệch so với mức đặt.
Nhược điểm: Cần cài đặt thông số PID phù hợp, phức tạp hơn on-off.
3.3. Bộ điều chỉnh nhiệt độ kỹ thuật số
Đây là dòng thiết bị hiện đại, tích hợp nhiều chế độ điều khiển, màn hình hiển thị LED hoặc LCD, và khả năng kết nối với các hệ thống giám sát như PLC hoặc IoT.
Ưu điểm: Linh hoạt, dễ theo dõi, độ chính xác cao.
Nhược điểm: Giá thành cao hơn, cần hiểu biết kỹ thuật để cài đặt.
Tìm hiểu hướng dẫn cài đặt đồng hồ nhiệt omron e5cc thông dụng
4. Ứng dụng của bộ điều chỉnh nhiệt độ
Bộ điều chỉnh nhiệt độ xuất hiện trong nhiều lĩnh vực
Sản xuất nhựa: điều khiển nhiệt độ trong khuôn ép để sản phẩm không bị biến dạng.
Lò nung công nghiệp: kiểm soát chính xác để đảm bảo sản phẩm đạt tiêu chuẩn.
Thực phẩm – đồ uống: duy trì nhiệt độ trong quy trình tiệt trùng, nấu chín, bảo quản.
Điện tử: kiểm soát nhiệt độ trong máy hàn, buồng test.
Hình ảnh: Một số ứng dụng của bộ điều chỉnh nhiệt độ
5.Tiêu chí chọn mua bộ điều chỉnh nhiệt độ
Khi chọn bộ điều chỉnh nhiệt độ, bạn nên xem xét các yếu tố sau:
Loại cảm biến tương thích: Thermocouple hay RTD?
Dải nhiệt độ làm việc: thiết bị phải chịu được điều kiện môi trường hoạt động.
Chế độ điều khiển: On-off, PID, hay hỗn hợp?
Số kênh điều khiển: Một hay nhiều vùng nhiệt?
Nguồn cấp và đầu ra: Điện áp bao nhiêu? Relay hay SSR?
Tính năng bổ sung: Có cần màn hình, cổng giao tiếp RS485, Modbus?
Kết luận
Bộ điều chỉnh nhiệt độ là thành phần then chốt trong mọi hệ thống kiểm soát nhiệt. Việc lựa chọn đúng loại thiết bị, lắp đặt chuẩn kỹ thuật và cài đặt hợp lý sẽ giúp bạn tiết kiệm chi phí, tăng hiệu suất và đảm bảo an toàn.
Đừng xem nhẹ một chi tiết tưởng chừng nhỏ – bởi chính nó là yếu tố quyết định sự ổn định của cả hệ thống.
