Rơ le trung gian có tác dụng gì? Giải thích rõ ràng cho người mới

Trong các hệ thống điện công nghiệp và dân dụng, rơ le trung gian (hay còn gọi là relay trung gian) là một thiết bị quan trọng nhưng thường bị bỏ qua. Vậy rơ le trung gian có tác dụng gì, tại sao nó lại xuất hiện phổ biến trong tủ điện, mạch điều khiển tự động, và thiết bị công nghiệp? Bài viết dưới đây sẽ giúp bạn hiểu rõ vai trò và ứng dụng thực tế của rơ le trung gian, đặc biệt hữu ích cho kỹ thuật viên điện, sinh viên và người dùng phổ thông.

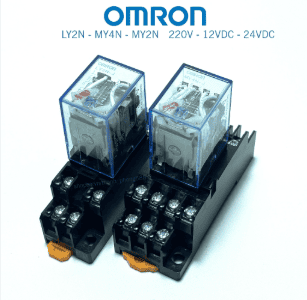

Hình ảnh: Rơ le trung gian của Omron

Rơ le trung gian là gì?

Rơ le trung gian là một loại thiết bị điện từ hoạt động như một công tắc trung gian, cho phép điều khiển dòng điện cao thông qua một tín hiệu điều khiển có dòng điện nhỏ. Về mặt cấu tạo, nó gồm một cuộn dây và một hệ thống tiếp điểm (thường là NO – thường hở và NC – thường đóng).

Rơ le trung gian có tác dụng gì?

Câu hỏi "rơ le trung gian có tác dụng gì" có thể được trả lời ngắn gọn: điều khiển, cách ly và bảo vệ hệ thống điện. Cụ thể:

1. Tăng khả năng điều khiển mạch điện

Trong các mạch điện điều khiển, rơ le trung gian giúp mở rộng số lượng tiếp điểm mà một thiết bị điều khiển (như nút nhấn hoặc cảm biến) có thể tác động đến. Một tín hiệu đầu vào duy nhất có thể kích hoạt nhiều thiết bị đầu ra thông qua rơ le trung gian. Điều này cực kỳ hữu ích trong tự động hóa.

2. Cách ly điện áp giữa các phần mạch

Rơ le trung gian đóng vai trò như một cầu nối an toàn giữa mạch điều khiển (thường có điện áp thấp) và mạch công suất (điện áp cao). Nhờ khả năng cách ly này, các thiết bị điều khiển và người vận hành sẽ được bảo vệ khỏi các sự cố dòng điện cao hay ngắn mạch.

3. Tăng độ bền cho thiết bị điều khiển

Thiết bị như PLC, cảm biến, hoặc công tắc không nên trực tiếp đóng ngắt các tải lớn vì dễ hư hại. Rơ le trung gian giúp giảm tải công suất mà các thiết bị này phải chịu đựng, kéo dài tuổi thọ cho toàn hệ thống.

4. Hỗ trợ logic điều khiển linh hoạt

Rơ le trung gian cho phép xây dựng các mạch logic điều khiển đơn giản mà không cần đến vi điều khiển hay PLC. Việc kết hợp các tiếp điểm NO và NC giúp thiết kế logic "và", "hoặc", "không" chỉ bằng phần cứng.

5. Đóng cắt đồng thời nhiều thiết bị

Chỉ với một tín hiệu điều khiển, rơ le trung gian có thể cùng lúc đóng/mở nhiều thiết bị khác nhau. Đây là tính năng rất cần thiết trong các hệ thống liên động hoặc chu trình vận hành tự động.

Ứng dụng thực tế của rơ le trung gian

• Trong tủ điện công nghiệp: Rơ le trung gian thường được lắp để điều khiển đèn báo, còi, van điện từ hoặc làm trung gian giữa PLC và các thiết bị chấp hành.
• Trong mạch điều khiển thang máy: Rơ le được dùng để xử lý tín hiệu tầng, dừng tầng chính xác và liên động an toàn.
• Trong hệ thống báo cháy, báo động: Tín hiệu từ cảm biến sẽ kích hoạt rơ le trung gian để truyền tín hiệu đến chuông báo hoặc trung tâm điều khiển.
• Trong gia đình: Một số thiết bị thông minh sử dụng rơ le trung gian để điều khiển đèn, máy bơm hoặc thiết bị điện khác thông qua cảm biến hoặc hẹn giờ.

Ngoài thực tế rơ le trung gian thường được sử dụng là loại rơ le 8 chân và rơ le 14 chân.

Tìm hiểu về 2 loại này tại đây!

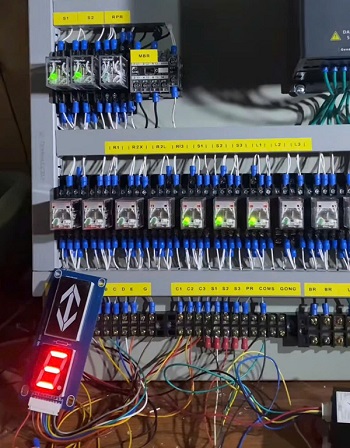

Hình ảnh: Ứng dụng rơ le trong điều khiển thang hàng

Ưu điểm của rơ le trung gian

• Chi phí thấp, dễ thay thế
• Dễ lắp đặt và bảo trì
• Phản hồi nhanh, độ chính xác cao
• Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt

Lưu ý khi sử dụng rơ le trung gian

• Chọn đúng loại rơ le với điện áp cuộn coil và công suất tiếp điểm phù hợp.
• Không để rơ le hoạt động quá tải trong thời gian dài.
• Đảm bảo đấu nối đúng sơ đồ mạch để tránh cháy nổ hoặc sự cố.
• Kiểm tra định kỳ độ tiếp xúc của các tiếp điểm, tránh hiện tượng tiếp điểm bị mòn hoặc cháy.

Kết luận

Hy vọng sau bài viết này, bạn đã có câu trả lời rõ ràng cho câu hỏi "rơ le trung gian có tác dụng gì". Đây là thiết bị nhỏ nhưng có vai trò cực kỳ quan trọng trong hệ thống điện – từ việc cách ly, bảo vệ đến điều khiển linh hoạt. Nếu bạn đang thiết kế hoặc vận hành hệ thống điện, đừng xem nhẹ vai trò của rơ le trung gian – nó chính là “trợ thủ thầm lặng” giúp mọi thứ vận hành an toàn và hiệu quả.

Xem thêm chi tiết về cấu tạo và cách đấu rơ le trung gian.
