Cách đấu 2 công tắc 1 ổ cắm Panasonic đơn giản, đúng kỹ thuật
Việc đấu nối thiết bị điện đúng kỹ thuật không chỉ đảm bảo an toàn mà còn giúp thiết bị hoạt động ổn định và bền lâu. Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết cách đấu 2 công tắc 1 ổ cắm Panasonic một cách đơn giản, dễ hiểu và phù hợp với tiêu chuẩn an toàn điện dân dụng hiện nay.
Hình ảnh: Mặt 2 công tắc 1 ổ cắm Panasonic
1. Tổng quan về công tắc và ổ cắm Panasonic
Panasonic là thương hiệu thiết bị điện nổi tiếng đến từ Nhật Bản, được tin dùng nhờ độ bền cao, chất liệu an toàn và thiết kế thẩm mỹ. Bộ thiết bị bao gồm:
- Công tắc Panasonic: Có nhiều loại như đơn, đôi, âm tường hoặc nổi. Dùng để điều khiển đèn hoặc thiết bị điện.
- Ổ cắm Panasonic: Thường dùng loại 2 chấu hoặc 3 chấu, thích hợp với hầu hết thiết bị điện gia đình.
Việc kết hợp 2 công tắc và 1 ổ cắm trong cùng một mặt nạ sẽ giúp tiết kiệm không gian và tạo sự gọn gàng cho hệ thống điện trong nhà.
2. Sơ đồ đấu 2 công tắc 1 ổ cắm Panasonic
Trước khi thực hiện, hãy tham khảo sơ đồ đấu nối sau:

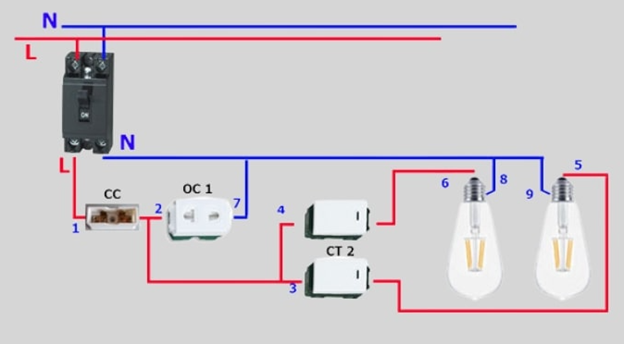

Hình ảnh: Sơ dồ đấu 2 công tắc 1 ổ cắm Panasonic
Giải thích sơ đồ:
- Dây L (nóng) được chia ra cấp cho ổ cắm, công tắc 1, và công tắc 2.
- Dây N (trung tính) đi thẳng về ổ cắm và bóng đèn.
- Hai công tắc sẽ điều khiển hai đèn khác nhau.
- Ổ cắm có thể hoạt động độc lập không phụ thuộc vào công tắc.
3. Chuẩn bị dụng cụ và thiết bị
Để tiến hành lắp đặt, bạn cần chuẩn bị:
- 2 công tắc đơn Panasonic
- 1 ổ cắm đơn hoặc đôi Panasonic
- Dây điện lõi đơn (2 màu: đỏ – lửa, xanh – trung tính)
- Băng keo điện, kềm cắt, tua vít
- Bảng mặt nạ 3 module Panasonic (nếu dùng âm tường)
4. Hướng dẫn cách đấu 2 công tắc 1 ổ cắm Panasonic
Bước 1: Ngắt nguồn điện
Trước khi làm bất cứ thao tác nào, bạn phải ngắt CB tổng để đảm bảo an toàn tuyệt đối.
Bước 2: Đấu dây ổ cắm
- Dây L (nóng) cấp vào một chân ổ cắm.
- Dây N (trung tính) cấp vào chân còn lại của ổ cắm.
Bước 3: Đấu dây công tắc
- Từ dây L (nguồn), rẽ thêm 2 nhánh nhỏ để đưa vào chân chung (COM) của công tắc 1 và công tắc 2.
- Từ mỗi công tắc, nối ra dây điều khiển đèn 1 và đèn 2 tương ứng.
- Dây trung tính từ nguồn nối trực tiếp đến bóng đèn.
Bước 4: Kiểm tra và hoàn thiện
- Kiểm tra lại toàn bộ mối nối, đảm bảo chắc chắn và không bị chạm chập.
- Bật CB, thử công tắc 1 và 2 điều khiển đèn, kiểm tra ổ cắm có điện không.
- Lắp mặt nạ hoàn chỉnh.
5. Một số lưu ý khi lắp đặt
- Không dùng chung dây trung tính của ổ cắm với thiết bị công suất lớn như: lò vi sóng, bếp từ.
- Luôn sử dụng thiết bị chính hãng Panasonic để đảm bảo an toàn.
- Nếu bạn không rành kỹ thuật, nên nhờ thợ điện chuyên nghiệp thực hiện.
Kết luận
Trên đây là hướng dẫn chi tiết cách đấu 2 công tắc 1 ổ cắm Panasonic đúng kỹ thuật, dễ áp dụng trong thực tế dân dụng. Hy vọng thông tin hữu ích sẽ giúp bạn tự tin hơn trong việc lắp đặt điện cho gia đình. Đừng quên tuân thủ đầy đủ các nguyên tắc an toàn điện trong quá trình thi công.
