Cách Đấu Biến Tần 3 Pha – Hướng Dẫn Đơn Giản
Biến tần 3 pha là thiết bị không thể thiếu trong hệ thống điều khiển động cơ công nghiệp. Nó giúp điều chỉnh tốc độ động cơ một cách linh hoạt, tiết kiệm điện năng và tăng tuổi thọ thiết bị. Tuy nhiên, cách đấu biến tần 3 pha như thế nào cho đúng kỹ thuật là điều không phải ai cũng nắm rõ.
Bài viết này sẽ hướng dẫn chi tiết cách đấu dây biến tần 3 pha từ A đến Z, giúp bạn tránh các lỗi phổ biến và đảm bảo an toàn tuyệt đối khi thi công.

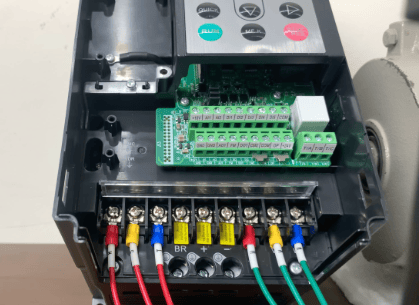

Hướng dẫn cách đấu biến tần 3 pha
1. Hiểu Rõ Về Biến Tần 3 Pha Trước Khi Đấu Dây
Biến tần 3 pha có nhiệm vụ biến đổi dòng điện xoay chiều tần số cố định (thường là 50Hz) thành dòng xoay chiều có tần số thay đổi, giúp điều khiển tốc độ động cơ. Cấu tạo cơ bản gồm ba phần:
- Chỉnh lưu (Rectifier): Biến AC thành DC.
- Tụ điện (DC Link): Lọc và ổn định điện áp DC.
- Nghịch lưu (Inverter): Biến DC thành AC có tần số điều chỉnh được.
- Khối điều khiển: Nó bao gồm một bộ vi xử lý, các mạch logic và các cổng giao tiếp.
Một số thông số cần chú ý:
- Điện áp đầu vào: 3 pha 380V (hoặc 220V tùy biến tần)
- Công suất phù hợp với động cơ
- Tải khởi động (có tải hay không tải)

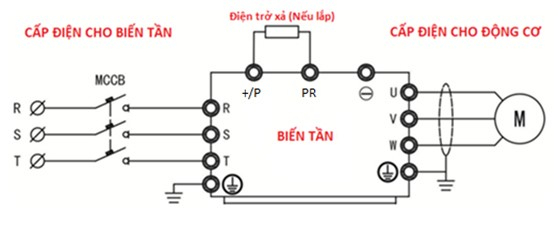

2. Sơ Đồ Nguyên Lý Đấu Biến Tần 3 Pha
Sơ đồ chuẩn gồm 3 phần:
- Nguồn điện đầu vào (Input): L1-R; L2-S; L3-T
- Ngõ ra động cơ (Output): U – V – W
- Cổng điều khiển (nếu có): Điều khiển bằng tay, PLC, hoặc cảm biến.

3. Cách Đấu Biến Tần 3 Pha Đúng Chuẩn Kỹ Thuật
Bước 1: Ngắt toàn bộ nguồn điện
Luôn ngắt nguồn trước khi thi công để đảm bảo an toàn tuyệt đối. Sử dụng bút thử điện để xác nhận không còn dòng điện.
Bước 2: Đấu dây nguồn vào biến tần
- Dây 3 pha từ nguồn chính (L1, L2, L3) được đấu vào cổng đầu vào của biến tần (thường ký hiệu là R/S/T hoặc L1/L2/L3).
- Nếu chỉ có nguồn 1 pha, bạn cần chọn biến tần hỗ trợ đầu vào 1 pha 220V và đầu ra 3 pha.
Bước 3: Đấu dây từ biến tần đến động cơ
- Đầu ra của biến tần (U, V, W) đấu nối trực tiếp đến động cơ 3 pha.
- Đảm bảo đúng thứ tự pha để động cơ quay đúng chiều. Nếu quay ngược, chỉ cần đổi vị trí 2 trong 3 dây.
Bước 4: Đấu mạch điều khiển (nếu cần)
- Nếu dùng biến tần điều khiển bằng nút nhấn hoặc PLC, cần đấu thêm dây tín hiệu (Digital Input) theo sơ đồ hướng dẫn của nhà sản xuất.
Bước 5: Kiểm tra lại toàn bộ kết nối
- Dùng đồng hồ đo cách điện để kiểm tra chạm chập.
- Kiểm tra tiếp địa đảm bảo an toàn.
- Cố định các đầu nối chắc chắn, dùng băng keo cách điện bọc kín.
Bước 6: Cấp nguồn và cài đặt thông số
- Bật nguồn, cài đặt tần số, tốc độ khởi động và dừng, chế độ điều khiển (bằng tay hoặc tự động).
- Chạy thử ở tải nhẹ trước, quan sát các thông số hoạt động.
>> Các bạn nên xem catalog của biến tần các bạn sử dụng để đấu nối chính xác.
4. Một Số Lưu Ý Khi Đấu Biến Tần 3 Pha
- Không được hoán đổi vị trí đầu vào và đầu ra của biến tần.
- Không nối trực tiếp biến tần ra ổ cắm hoặc ổ điện 3 pha.
- Luôn dùng CB và thiết bị bảo vệ quá dòng cho biến tần.
- Đọc kỹ hướng dẫn sử dụng của hãng trước khi cài đặt.
- Dây tiếp địa phải được nối đúng kỹ thuật để đảm bảo chống giật.
5. Kết Luận
Việc nắm rõ cách đấu biến tần 3 pha giúp bạn thi công nhanh chóng, chính xác và đảm bảo an toàn. Đây là kỹ năng bắt buộc đối với bất kỳ ai làm việc trong lĩnh vực điện công nghiệp. Để đảm bảo hiệu quả và tuổi thọ cho thiết bị, hãy đầu tư vào việc đấu nối đúng kỹ thuật ngay từ đầu.
