Soft Starter là gì? Nguyên lý, Ưu điểm và Ứng dụng kỹ thuật

Soft starter là thiết bị điện tử dùng để khởi động mềm động cơ điện xoay chiều bằng cách điều chỉnh tăng dần điện áp cấp vào động cơ khi bắt đầu vận hành. Nhờ đó, dòng điện khởi động được giảm đáng kể, đồng thời mô-men khởi động cũng được kiểm soát, giúp tránh hiện tượng sốc cơ khí và bảo vệ toàn bộ hệ thống cơ điện.

Khác với phương pháp khởi động trực tiếp (DOL) hoặc sao-tam giác, soft starter mang lại hiệu quả cao trong các ứng dụng yêu cầu khởi động nhẹ nhàng, tránh ảnh hưởng đến hệ thống điện và cơ cấu truyền động.

Hình ảnh: Soft Starter của Chint

Cấu tạo cơ bản của Soft Starter

Một thiết bị soft starter thường gồm ba bộ phận chính:

Bộ điều khiển (Controller): Vi xử lý hoặc logic điều khiển thời gian khởi động, dừng mềm, giới hạn dòng, và giám sát lỗi.

Khối bán dẫn (Thyristor/SCR): Có nhiệm vụ thay đổi góc kích để điều chỉnh điện áp đầu vào động cơ.

Cảm biến dòng hoặc điện áp: Giúp phản hồi giá trị thực tế về bộ điều khiển để xử lý và điều chỉnh phù hợp.

Nguyên lý hoạt động của Soft Starter

Soft starter hoạt động dựa trên nguyên lý điều chỉnh góc kích của thyristor (SCR) – thiết bị bán dẫn cho phép kiểm soát điện áp xoay chiều bằng cách mở ở một thời điểm nhất định trong chu kỳ sóng sin.

Khi khởi động, các thyristor được kích mở trễ (góc kích lớn) nên điện áp thực tế cấp cho động cơ giảm.

Sau đó, bộ điều khiển giảm dần góc kích từ 180° về gần 0°, giúp tăng điện áp cấp vào động cơ một cách từ từ.

Nhờ quá trình đó, dòng điện và mô-men khởi động tăng dần, động cơ chạy êm mà không gây sốc cho hệ thống cơ khí hoặc lưới điện.

Sau khi khởi động hoàn tất, SCR có thể được bypass bằng khởi động từ để giảm tổn hao nhiệt.

Chế độ Dừng Mềm (Soft Stop)

Ngoài khởi động mềm, soft starter còn hỗ trợ dừng mềm, tức là giảm dần điện áp cấp cho động cơ khi tắt máy, tránh hiện tượng dừng đột ngột, rất quan trọng đối với máy bơm để giảm hiện tượng búa nước và tăng tuổi thọ van.

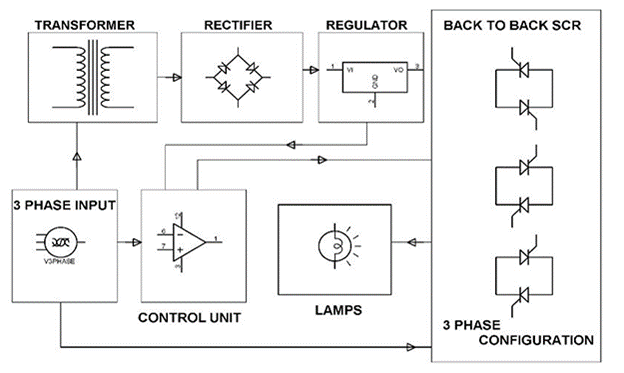

Hình ảnh: Mô tả nguyên lý hoạt động của Soft Starter

Ưu điểm nổi bật của Soft Starter:

Giảm dòng khởi động: Giảm dòng khởi động xuống còn 30–70% so với khởi động trực tiếp, tránh sụt áp cục bộ.

Bảo vệ hệ thống cơ khí: Giảm mô-men khởi động → giảm sốc cơ khí, bảo vệ vòng bi, trục, khớp nối.

Tăng tuổi thọ thiết bị: Hạn chế mài mòn cơ học và tăng độ bền cho động cơ.

Tiết kiệm chi phí đầu tư: Giá thành rẻ hơn biến tần, dễ lắp đặt và bảo trì.

Tích hợp bảo vệ thông minh: Mất pha, quá dòng, quá áp, lệch pha, tải kẹt,..

So sánh Soft Starter và Biến Tần

Bảng so sánh một số tiêu chí của Inverter và Soft starter

Lưu ý khi chọn và lắp đặt Soft Starter

Chọn theo công suất & dòng điện

• Công suất soft starter phải ≥ công suất động cơ.
• Nên có hệ số dự phòng khoảng 10–20% để đảm bảo bền bỉ.

Chọn theo loại tải

• Tải nhẹ (quạt, bơm) → soft starter thông thường.
• Tải nặng (máy nghiền, máy ép) → chọn dòng soft starter chuyên dụng.

Chọn theo thông số kỹ thuật

• Điện áp: 380–690V, 3 pha.
• Tần số: 50Hz/60Hz.
• Cấp bảo vệ: IP20 – IP54 tùy môi trường.
• Chế độ điều khiển: Điều áp đầu vào hoặc bypass sau khi khởi động.

Ứng dụng thực tế của Soft Starter

Khởi động mềm có thể được thiết lập theo yêu cầu của từng ứng dụng. Trong các ứng dụng bơm, Khởi động mềm có thể tránh tăng áp. Hệ thống băng tải có thể được khởi động trơn tru, tránh giật và căng thẳng cho các bộ phận truyền động. Quạt hoặc các hệ thống khác có ổ đĩa vành đai có thể được khởi động chậm để tránh trượt đai. Trong tất cả các hệ thống, khởi động mềm sẽ hạn chế dòng vào và do đó cải thiện ính ổn định của nguồn điện và giảm điện áp thoáng qua có thể ảnh hưởng đến các phụ tải khác.

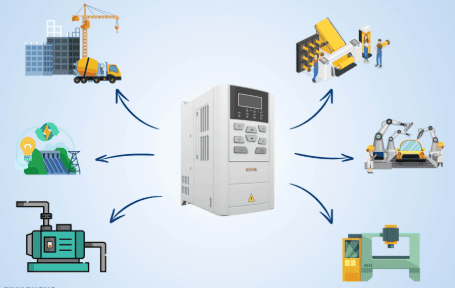

Hình ảnh: Ứng dụng trong công nghiệp của soft starter

Kết luận

Qua bài viết trên, bạn đọc đã hiểu rõ soft starter là gì, nguyên lý hoạt động, ưu điểm và ứng dụng thực tế trong công nghiệp. Đây là một thiết bị đơn giản nhưng hiệu quả, lý tưởng cho các hệ thống cần khởi động êm ái và giảm áp lực lên cả điện và cơ khí. Tuy không thể thay thế biến tần trong các hệ thống điều tốc phức tạp, nhưng soft starter lại là lựa chọn rất kinh tế và phù hợp cho phần lớn ứng dụng phổ thông.

Thảm khảo: Khởi động mềm ABB, khởi động mềm Chint,…
