Cách Đấu Điện Trở Nhiệt 3 Pha – Hướng Dẫn Chuẩn Kỹ Thuật
Điện trở nhiệt 3 pha là thiết bị gia nhiệt quan trọng trong nhiều hệ thống công nghiệp như lò hơi, bồn chứa, ống dẫn nhiệt,... Việc đấu điện trở nhiệt 3 pha đúng kỹ thuật không chỉ giúp thiết bị hoạt động hiệu quả mà còn đảm bảo an toàn vận hành. Bài viết này sẽ hướng dẫn chi tiết cách đấu điện trở nhiệt 3 pha theo chuẩn kỹ thuật, dựa trên kinh nghiệm thực tế.

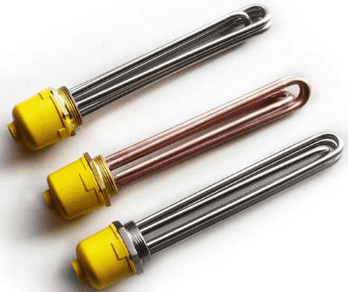

Hình ảnh: Điện trở nhiệt 3 pha
1. Hiểu Rõ Nguyên Lý Làm Việc Của Điện Trở Nhiệt 3 Pha
Điện trở nhiệt hoạt động theo nguyên lý chuyển đổi điện năng thành nhiệt năng thông qua lõi đốt. Đối với hệ 3 pha, điện trở có thể được đấu theo kiểu sao (Y) hoặc tam giác (Δ) tùy vào thiết kế và yêu cầu hệ thống.
- Kiểu sao (Y): mỗi đầu điện trở nối vào một pha, ba đầu còn lại nối chung về điểm trung tính.
- Kiểu tam giác (Δ): các điện trở nối thành vòng khép kín, mỗi điểm nối tiếp nhận một pha.
2. Chuẩn Bị Trước Khi Đấu Nối
Trước khi tiến hành, cần đảm bảo các yếu tố sau:
- Nguồn điện 3 pha ổn định (thường là 380V).
- Thiết bị đóng cắt: Aptomat 3 pha, contactor, relay nhiệt bảo vệ.
- Dụng cụ đo điện trở, kiểm tra thông mạch.
- Bản vẽ sơ đồ kỹ thuật (nếu có).
Lưu ý: luôn ngắt điện hoàn toàn trước khi đấu nối.
3. Sơ Đồ Đấu Điện Trở Nhiệt 3 Pha

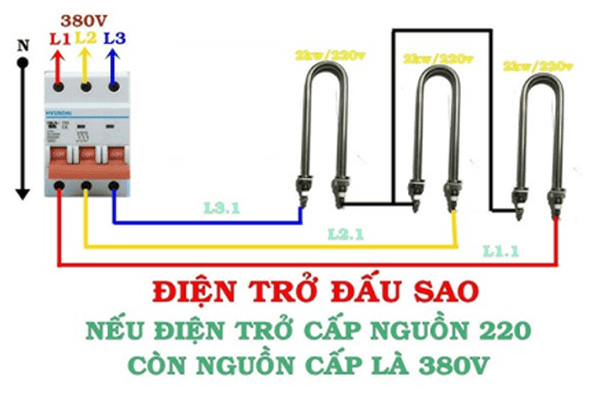

a) Đấu kiểu sao (Y)
- Mỗi điện trở R1, R2, R3 nối vào một pha.
- Đầu còn lại của cả ba điện trở nối chung về điểm trung tính.
Ưu điểm: phù hợp với tải nhỏ, giúp thiết bị khởi động nhẹ.

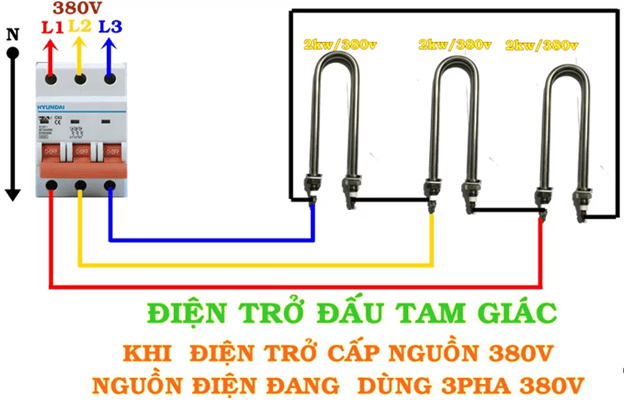

b) Đấu kiểu tam giác (Δ)
- R1 nối giữa L1 và L2, R2 giữa L2 và L3, R3 giữa L3 và L1.
- Không có điểm trung tính.
Ưu điểm: tải lớn, công suất cao, gia nhiệt nhanh hơn.
4. Lưu Ý Khi Đấu Nối
- Đảm bảo điện trở đúng thông số điện áp – công suất theo thiết kế.
- Kiểm tra thông mạch trước khi cấp điện.
- Dùng contactor kết hợp relay nhiệt để bảo vệ khi quá tải.
- Nối đất (tiếp địa) đúng kỹ thuật để đảm bảo an toàn điện.
- Nếu sử dụng bộ điều khiển nhiệt độ, cần đấu thêm cảm biến (PT100, thermocouple) theo hướng dẫn riêng.
5. Kiểm Tra Và Vận Hành
Sau khi đấu xong:
- Kiểm tra lần cuối bằng đồng hồ vạn năng (đo điện trở, thông mạch, đo cách điện nếu cần).
- Cấp nguồn thử nghiệm, quan sát dòng tải và thời gian gia nhiệt.
- Đảm bảo không có hiện tượng chập pha, đoản mạch hoặc nhiệt độ tăng bất thường.
Kết Luận
Việc đấu điện trở nhiệt 3 pha không quá phức tạp nếu nắm vững nguyên lý và thực hiện đúng quy trình. Dù chọn đấu kiểu sao hay tam giác, cần ưu tiên an toàn, ổn định điện áp và đúng tải thiết kế. Nếu bạn không chắc chắn, nên tham khảo ý kiến kỹ thuật viên chuyên nghiệp hoặc nhà sản xuất.
