Khóa liên động là cơ cấu có khả năng làm gì? Giải thích đầy đủ

Trong các hệ thống cơ khí, điện – điện tử và tự động hóa hiện đại, khái niệm khóa liên động (interlock) ngày càng đóng vai trò quan trọng trong việc đảm bảo an toàn, điều khiển logic và ngăn chặn các hoạt động không mong muốn. Vậy, khóa liên động là cơ cấu có khả năng làm gì? Bài viết dưới đây sẽ phân tích chuyên sâu về nguyên lý, chức năng và ứng dụng của khóa liên động dưới góc độ kỹ sư thiết kế hệ thống.

1. Khóa liên động là gì?

Khóa liên động (interlock) là một cơ cấu hoặc hệ thống kiểm soát, được thiết kế để ngăn chặn một hành động nhất định xảy ra cho đến khi một điều kiện an toàn hoặc logic cụ thể được đáp ứng.

Nói cách khác, khóa liên động ép buộc trình tự hoạt động của các bộ phận máy móc, thiết bị điện hoặc hệ thống điều khiển phải tuân theo một logic nhất định, nhằm bảo đảm an toàn, tránh hư hỏng thiết bị hoặc tránh tai nạn cho con người.

Khóa liên động có thể là cơ khí, điện, điện tử hoặc kết hợp giữa các loại trên.

2. Khóa liên động là cơ cấu có khả năng làm gì?

Trả lời trực diện cho câu hỏi “khóa liên động là cơ cấu có khả năng làm gì?”, chúng ta có thể liệt kê các chức năng chính như sau:

a) Ngăn chặn hành vi nguy hiểm hoặc sai quy trình

Ví dụ: Trong một máy ép thủy lực, khóa liên động đảm bảo rằng nắp che an toàn phải được đóng hoàn toàn thì máy mới được phép hoạt động. Nếu nắp mở, nguồn điện điều khiển sẽ bị ngắt – ngăn không cho động cơ khởi động.

b) Chuyển trạng thái hệ thống theo thứ tự logic bắt buộc

Trong một dây chuyền sản xuất, chỉ khi trạm A hoàn tất hoạt động và gửi tín hiệu “OK” thì trạm B mới được phép khởi động. Cơ chế liên động ở đây bảo vệ cả tiến trình sản xuất và thiết bị, giúp loại bỏ lỗi vận hành do người điều khiển.

c) Bảo vệ người vận hành khỏi các rủi ro vận hành

Trong các hệ thống máy CNC, robot công nghiệp, thang máy hoặc hệ thống điện áp cao, khóa liên động bảo đảm rằng người không thể tiếp cận vùng nguy hiểm khi hệ thống còn đang hoạt động, hoặc hệ thống sẽ tự động dừng khi phát hiện sự can thiệp không an toàn.

d) Hạn chế thao tác đồng thời gây xung đột

Trong tủ điện trung thế, cơ cấu khóa liên động ngăn không cho đóng dao cách ly khi máy cắt chưa được ngắt hoàn toàn, hoặc không cho mở cửa tủ khi hệ thống vẫn còn điện. Nhờ đó tránh được tai nạn nghiêm trọng liên quan đến điện.

3. Các loại khóa liên động phổ biến

Khóa liên động không chỉ giới hạn ở một dạng cụ thể, mà có thể xuất hiện dưới nhiều dạng khác nhau, tùy thuộc vào ứng dụng:

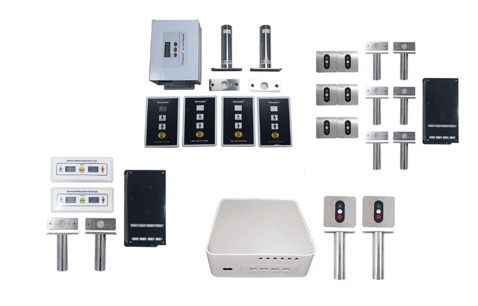

Hình ảnh: Một số loại khóa liên động 3 cửa và phòng sạch

a) Khóa liên động cơ khí (Mechanical Interlock)

• Hoạt động hoàn toàn bằng cơ khí, không dùng điện.
• Thường dùng trong hệ thống chuyển mạch (ATS), tủ MCC, hoặc thiết bị đóng cắt có nhiều cấp.
• Ưu điểm: Đơn giản, độ tin cậy cao, không phụ thuộc nguồn điện.

b) Khóa liên động điện (Electrical Interlock)

• Dựa trên tiếp điểm phụ (auxiliary contact), relay trung gian, rơ le điện tử hoặc PLC để điều khiển.
• Ví dụ: Chỉ cho phép động cơ quay thuận hoặc quay nghịch, không đồng thời.
• Ưu điểm: Linh hoạt, dễ tích hợp trong hệ thống tự động hóa.

c) Khóa liên động điện tử / phần mềm (Software Interlock)

• Cài đặt logic liên động trong PLC, DCS hoặc HMI.
• Cho phép xây dựng các chuỗi điều kiện phức tạp, giám sát và cảnh báo thông minh.

* Khóa liên động cho contactor chính là một loại trong các loại khóa liên động đã nêu ở trên — cụ thể là khóa liên động điện và/hoặc khóa liên động cơ khí, tùy vào cách triển khai.

Trong hệ thống điều khiển động cơ, khi cần điều khiển hai chiều (thuận – nghịch), người ta thường dùng hai contactor đấu đảo pha. Tuy nhiên, nếu cả hai contactor đóng cùng lúc sẽ gây ngắn mạch pha – cực kỳ nguy hiểm.

Hình ảnh: UR-2-Khóa liên động cho contactor

4. Ứng dụng thực tiễn của khóa liên động

a) Trong tủ điện trung – hạ thế

• Ngăn đóng dao cách ly khi máy cắt đang mang tải.
• Khóa cửa tủ khi chưa cách ly điện hoàn toàn.
• Liên động giữa máy phát và lưới trong hệ thống ATS.

b) Trong dây chuyền sản xuất tự động

• Liên động giữa các trạm gia công: một trạm không được phép hoạt động nếu trạm trước chưa hoàn thành.
• Liên động giữa băng tải và robot gắp sản phẩm.

c) Trong thiết bị nâng hạ (cẩu trục, thang máy)

• Chống rơi sàn thang bằng cảm biến giới hạn hành trình kết hợp khóa liên động cơ – điện.
• Không cho mở cửa khi thang chưa đến tầng hoặc chưa dừng hẳn.

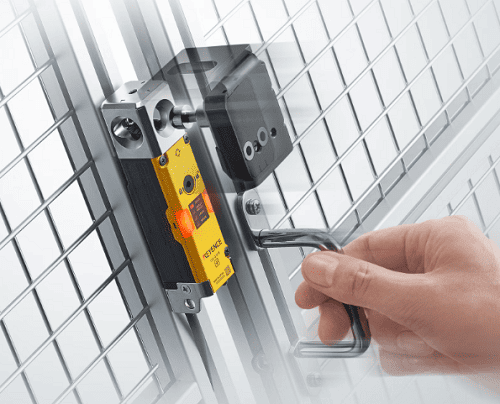

d) Trong an toàn máy móc (Machine Safety)

• Khi mở nắp bảo vệ, hệ thống phải ngắt động cơ hoặc ngừng hoàn toàn.
• Sử dụng khóa liên động kết hợp cảm biến từ, công tắc hành trình hoặc khóa từ điện.

5. Tại sao phải thiết kế khóa liên động đúng chuẩn?

Việc thiết kế khóa liên động không đơn thuần là lắp thêm vài tiếp điểm hay một khóa cơ khí. Một kỹ sư giỏi cần phải:

• Hiểu rõ toàn bộ logic hoạt động của hệ thống.
• Dự đoán các tình huống nguy hiểm tiềm tàng hoặc thao tác sai lệch.
• Thiết kế khóa liên động không gây xung đột, không làm sai lệch trình tự hoạt động.
• Đảm bảo dễ bảo trì, có cơ chế override an toàn khi cần xử lý sự cố.

Trong nhiều ngành công nghiệp – đặc biệt là dầu khí, hóa chất, hàng không và năng lượng – khóa liên động là bắt buộc theo chuẩn an toàn quốc tế như IEC 60204, ISO 13849 hoặc EN 954-1.

Kết luận

Tóm lại, khóa liên động là cơ cấu có khả năng kiểm soát trình tự hoạt động, ngăn chặn hành vi sai lệch và bảo vệ an toàn cho người và thiết bị. Từ ứng dụng đơn giản trong máy móc cơ bản đến các hệ thống tự động hóa phức tạp, khóa liên động luôn là một phần không thể thiếu của thiết kế kỹ thuật hiện đại.

Nếu bạn là kỹ sư hoặc người vận hành, hãy luôn xem khóa liên động không chỉ là một “thiết bị phụ” – mà là một lớp bảo vệ sinh mạng, tài sản và uy tín kỹ thuật.
