Rơ le bán dẫn là gì? Nguyên lý và ứng dụng kỹ thuật
Trong các hệ thống tự động hóa công nghiệp hiện đại, rơ le bán dẫn (Solid State Relay – SSR) đang dần thay thế các loại rơ le cơ điện truyền thống nhờ ưu điểm vượt trội về tốc độ đóng cắt, độ bền và độ tin cậy. Vậy rơ le bán dẫn là gì, nguyên lý hoạt động ra sao và chúng được ứng dụng như thế nào trong thực tế? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

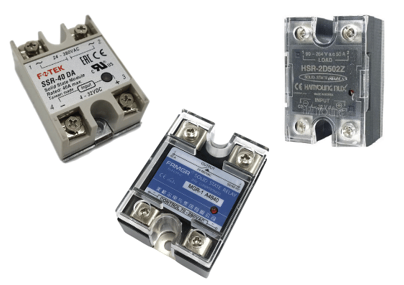

Hình ảnh: Một số rơ le bán dẫn
Rơ le bán dẫn là gì?
Rơ le bán dẫn (SSR) là một loại thiết bị đóng cắt điện tử, hoạt động hoàn toàn dựa trên các linh kiện bán dẫn như triac, thyristor, diode, transistor hoặc opto-coupler, thay vì sử dụng tiếp điểm cơ học như rơ le truyền thống. SSR cho phép điều khiển các tải điện (thường là tải AC hoặc DC) bằng tín hiệu điều khiển điện áp thấp và không có chuyển động cơ học bên trong.
Cấu tạo và đặc điểm kỹ thuật chính:
Cấu tạo:
Một rơ le bán dẫn (SSR) gồm 3 phần:
- Khối điều khiển (Input circuit): Thường là một opto-coupler (đèn LED + phototransistor) nhận tín hiệu điều khiển từ mạch ngoài.
- Khối cách ly: Đảm bảo cách ly hoàn toàn giữa mạch điều khiển và mạch tải.
- Khối đầu ra (Output circuit): Gồm các linh kiện bán dẫn như Triac (AC) hoặc MOSFET/IGBT (DC) để đóng/cắt tải.
- Relay bán dẫn SSR có thiết kế khá đơn giản với đầu cực nguồn và đầu cực tải có nhiệm vụ chuyển đổi tín hiệu ở bên ngoài đến rơ le qua một đầu cực khác. Việc chuyển đổi này diễn ra rất nhanh và tải đã được cấp nguồn.
Đặc điểm kỹ thuật:
- Điều khiển không tiếp điểm (non-contact switching)
- Thời gian đáp ứng nhanh (micro giây đến mili giây)
- Không tạo ra tia lửa điện khi đóng/cắt
- Tuổi thọ cao do không mòn tiếp điểm
- Cách ly điện tốt giữa mạch điều khiển và mạch tải

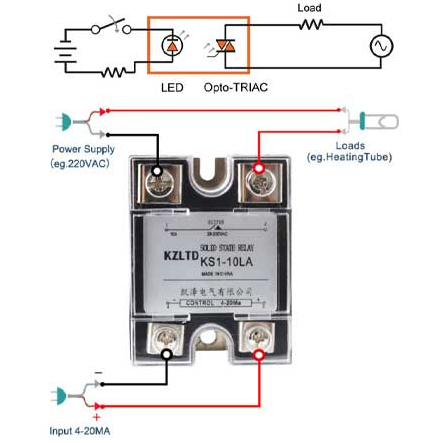

Hình ảnh: Cấu tạo của rơ le bán dẫn
Nguyên lý hoạt động của rơ le bán dẫn
Khi có tín hiệu điều khiển (thường 3–32VDC), đèn LED trong opto-coupler phát sáng, làm dẫn dòng qua phototransistor. Tín hiệu này sẽ kích hoạt phần tử bán dẫn (triac, thyristor, v.v.) để dẫn điện và cấp nguồn cho tải.

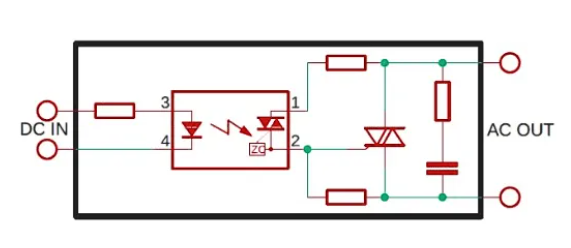

Hình ảnh: Nguyên lý làm việc của rơ le bán dẫn
Quá trình này diễn ra hoàn toàn không tiếp xúc, nghĩa là không có sự chuyển động cơ học nào, giúp rơ le hoạt động ổn định hơn, không gây mài mòn và giảm thiểu hiện tượng hồ quang điện.
Hai loại SSR phổ biến:
- SSR AC: Sử dụng TRIAC hoặc SCR, dùng để điều khiển tải AC như đèn, motor, máy sưởi.
- SSR DC: Sử dụng transistor hoặc MOSFET, phù hợp với tải DC như bộ điều khiển, thiết bị điện tử.
Ưu, nhược điểm của rơ le bán dẫn
a. Ưu điểm của rơ le bán dẫn
- Khi sử dụng rơ le bán dẫn sẽ không xuất hiện hiện tượng phát tia lửa như một số loại rơ le khác
- Hoạt động không gây ra các tiếng ồn, nhiễu
- Rơ le bán dẫn có tuổi thọ cao nên được sử dụng phổ biến
- Dòng điều khiển của rơ le bán dẫn thấp nên có khả năng điều khiển được điện áp cao
- Có kích thước nhỏ gọn, khối lượng nhẹ, dễ dàng lắp đặt
b. Nhược điểm của rơ le bán dẫn
- Khi hoạt động trong môi trường có công suất lớn, rơ le bán dẫn phải trang bị thêm bộ tản nhiệt thì mới có thể hoạt động được.
- Đòi hỏi người sử dụng cần có kỹ thuật chuyên môn cao mới có thể sử dụng chính xác
- Có thể xảy ra một số hiện tượng như dò điện, mất tín hiệu,...
Ứng dụng của rơ le bán dẫn trong công nghiệp
Rơ le bán dẫn được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Điều khiển gia nhiệt: Điều khiển nhiệt độ trong lò điện, máy ép nhiệt, bồn gia nhiệt.
- Máy đóng gói: SSR kết hợp với bộ điều khiển nhiệt độ để kiểm soát chính xác điện trở nhiệt.
- Điều khiển motor công suất nhỏ: Ứng dụng trong băng tải, quạt thông gió, máy dán nhãn.
- Thiết bị tự động hóa: Hệ thống PLC, HMI điều khiển các thiết bị thông qua SSR để đảm bảo cách ly điện và tuổi thọ.
- Thiết bị y tế, phòng sạch: Do không phát tia lửa, SSR phù hợp với môi trường yêu cầu độ sạch và an toàn cao.
Cách lựa chọn rơ le bán dẫn phù hợp
Khi chọn SSR, kỹ sư cần xem xét các thông số sau:
- Loại tải (AC hay DC): Xác định rõ tải sử dụng là gì để chọn đúng loại SSR.
- Điện áp và dòng tải: SSR phải chịu được điện áp và dòng tải lớn hơn mức làm việc thực tế khoảng 20–30% để đảm bảo an toàn.
- Tín hiệu điều khiển: Phải tương thích với tín hiệu ra của PLC, bộ điều khiển.
- Tản nhiệt: Chọn thêm tấm tản nhiệt hoặc quạt nếu dòng tải lớn.
- Tính năng Zero-crossing: Với tải AC, nên chọn loại SSR có chức năng đóng tại điểm zero để giảm nhiễu.
Kết luận
Rơ le bán dẫn là gì? – Đó là một thiết bị đóng cắt điện tử không tiếp điểm, hoạt động dựa trên linh kiện bán dẫn thay vì tiếp điểm cơ khí. Với độ bền cao, tốc độ đóng ngắt nhanh và khả năng cách ly điện tốt, SSR là lựa chọn lý tưởng cho các ứng dụng điều khiển tự động hiện đại. Tuy nhiên, để đạt hiệu quả tối ưu, cần chọn đúng loại SSR phù hợp với tải và môi trường làm việc cụ thể.
