Máy biến áp cách ly là gì? Cấu tạo, nguyên lý và ứng dụng thực tế

1. Máy biến áp cách ly là gì?

Máy biến áp cách ly là loại máy biến áp mà cuộn sơ cấp và cuộn thứ cấp không nối điện trực tiếp với nhau, mà được cách ly hoàn toàn về mặt điện thông qua lõi từ. Mục đích chính là cách ly mạch điện đầu vào và đầu ra, giảm nguy cơ giật điện, chống nhiễu và bảo vệ thiết bị.

Điểm đặc trưng của máy biến áp cách ly là tỉ số biến áp thường bằng 1:1, tức điện áp vào và ra gần như bằng nhau, nhưng tín hiệu điện được truyền qua từ thông thay vì truyền trực tiếp qua dây dẫn.

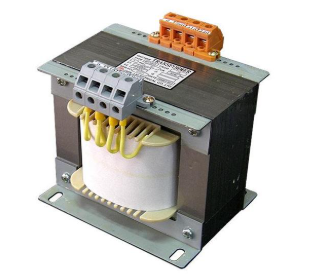

Hình ảnh: Máy biến áp cách ly

2. Cấu tạo máy biến áp cách ly

Một máy biến áp cách ly điển hình bao gồm:

• Cuộn sơ cấp: Nhận điện từ nguồn cấp.
• Cuộn thứ cấp: Cấp điện cho tải.
• Lõi từ (lõi sắt): Truyền từ thông giữa hai cuộn dây.
• Vỏ máy: Chống bụi, cách điện và đảm bảo an toàn.

Khác với biến áp thường (thường có thể có chung điểm trung tính), máy biến áp cách ly thiết kế đảm bảo không có kết nối điện trực tiếp giữa hai cuộn dây – chỉ có liên kết từ.

3. Nguyên lý hoạt động

Nguyên lý làm việc của máy biến áp cách ly giống với máy biến áp thông thường: dựa vào hiện tượng cảm ứng điện từ.

• Khi dòng điện xoay chiều chạy qua cuộn sơ cấp, nó tạo ra từ thông biến thiên trong lõi sắt.
• Từ thông này đi qua lõi và cảm ứng điện áp vào cuộn thứ cấp.
• Vì không có đường dẫn điện trực tiếp giữa hai cuộn dây, dòng điện không thể truyền trực tiếp, giúp tách biệt hoàn toàn về mặt điện giữa nguồn và tải.

Tỉ số điện áp đầu vào và đầu ra phụ thuộc vào số vòng dây giữa hai cuộn. Tuy nhiên, trong phần lớn ứng dụng cách ly, máy thường được thiết kế với số vòng dây bằng nhau để giữ nguyên mức điện áp.

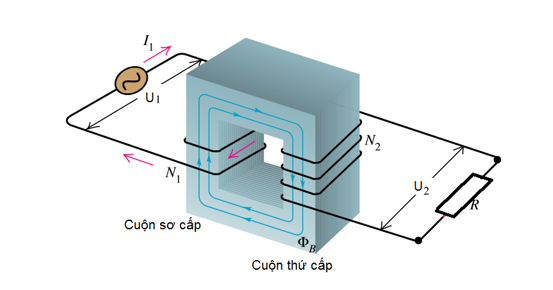

Hình ảnh: Nguyên lý hoạt động của máy biến áp cách ly

4. Lợi ích và vai trò kỹ thuật

4.1. An toàn điện

Máy biến áp cách ly ngăn chặn dòng điện rò từ mạch nguồn truyền sang mạch tải. Điều này cực kỳ quan trọng trong các môi trường nhạy cảm như bệnh viện, phòng thí nghiệm, hoặc hệ thống điều khiển công nghiệp.

4.2. Giảm nhiễu điện từ

Máy cách ly giúp loại bỏ nhiễu cao tần và xung nhiễu từ nguồn điện, nhờ khả năng chặn dòng điện xoay chiều không mong muốn, nhất là trong hệ thống âm thanh, thiết bị đo lường, hoặc máy tính công nghiệp.

4.3. Chống sét lan truyền

Máy có khả năng bảo vệ các thiết bị điện tử khỏi xung điện đột ngột (ví dụ: do sét hoặc quá áp), vì không có đường dẫn trực tiếp giữa nguồn và tải.

4.4. Tăng độ bền thiết bị

Giảm rủi ro cháy nổ, giảm hao mòn linh kiện do điện áp không ổn định, từ đó kéo dài tuổi thọ thiết bị điện.

4.5 Biến áp cách ly giúp đổi nguồn hạ áp

Tác dụng chính của mọi biến áp là để đổi nguồn. Chuẩn điện áp của Việt Nam là 380V 3 pha. Tuy nhiên nhiều nước trên thế giới lại sử dụng chuẩn điện áp khác như 220V 3 pha (chuẩn Mỹ) và 200V 3 pha (chuẩn Nhật). Nếu muốn sử dụng các thiết bị điện được nhập khẩu từ các nước này thì cần có biến áp.

Đầu ra của biến áp sẽ tỷ lệ với đầu vào tùy thuộc vào sự chênh lệch số vòng dây của cuộn sơ cấp và cuộn thứ cấp

5. Ứng dụng thực tế

Máy biến áp cách ly được sử dụng trong nhiều lĩnh vực, bao gồm:

• Thiết bị y tế: Máy chụp X-quang, máy siêu âm, phòng mổ – cần môi trường điện sạch và an toàn.
• Công nghiệp sản xuất: Trong dây chuyền tự động hóa, máy CNC, hệ thống SCADA.
• Âm thanh chuyên nghiệp: Loại bỏ nhiễu nền và bảo vệ thiết bị âm thanh khỏi xung điện.
• Phòng lab & thiết bị đo: Đảm bảo độ chính xác của cảm biến và thiết bị đo trong môi trường có nhiễu.
• Máy chủ, trung tâm dữ liệu: Ổn định nguồn điện, hạn chế ảnh hưởng từ lưới điện bên ngoài.

6. Khi nào nên sử dụng máy biến áp cách ly?

• Khi cần cách ly điện an toàn cho người và thiết bị.
• Khi có nhiễu điện cao từ nguồn hoặc cần môi trường điện sạch.
• Khi hệ thống yêu cầu độ ổn định điện áp cao, hạn chế rủi ro từ sét lan truyền hoặc nhiễu cao tần.
• Khi sử dụng các thiết bị điện tử nhạy cảm, cần nguồn ổn định tuyệt đối.

Kết luận

Máy biến áp cách ly là gì? – Đó là giải pháp kỹ thuật để tách biệt điện giữa nguồn và tải, tăng mức độ an toàn, ổn định và chống nhiễu cho hệ thống điện. Trong thời đại công nghiệp tự động hóa, thiết bị y tế và điện tử phát triển mạnh, máy biến áp cách ly trở thành một thành phần không thể thiếu trong hệ thống cấp nguồn hiện đại.
