Cách Đấu Nút Dừng Khẩn Cấp Đúng Kỹ Thuật: Hướng Dẫn Chi Tiết

Nút dừng khẩn cấp (Emergency Stop - E-Stop) là thiết bị không thể thiếu trong hệ thống điều khiển điện công nghiệp. Việc đấu nối đúng kỹ thuật giúp đảm bảo an toàn cho người vận hành và hệ thống. Trong bài viết này, chúng tôi sẽ hướng dẫn cách đấu nút dừng khẩn cấp chi tiết và đúng chuẩn kỹ thuật.

1. Nút dừng khẩn cấp là gì?

Nút dừng khẩn cấp là một loại công tắc được thiết kế để ngắt nguồn điện hoặc dừng máy ngay lập tức trong các tình huống nguy hiểm. Khi có sự cố như kẹt tay, chập cháy hoặc hư hỏng hệ thống, người vận hành có thể nhấn nút để ngăn chặn hậu quả nghiêm trọng.

Các đặc điểm cơ bản:

• Màu đỏ, hình tròn, nổi bật.
• Cơ chế nhấn và giữ trạng thái (tự giữ).
• Chỉ có thể nhả nút bằng cách xoay hoặc kéo (không tự động bật lại).

2. Nguyên lý hoạt động của nút dừng khẩn cấp

Nút dừng khẩn cấp hoạt động theo nguyên tắc ngắt mạch điều khiển. Khi nhấn nút, tiếp điểm thường đóng (NC - Normally Closed) bị mở ra, làm ngắt dòng điện đến cuộn hút contactor hoặc bộ điều khiển, khiến toàn bộ hệ thống dừng hoạt động.

Điểm quan trọng:

• Tiếp điểm NC phải được mắc nối tiếp trong mạch điều khiển chính.
• Khi nút chưa bị nhấn, mạch kín → máy hoạt động.
• Khi nút bị nhấn, mạch hở → máy dừng.

3. Chuẩn bị trước khi đấu nút dừng khẩn cấp

Trước khi tiến hành đấu nối, cần chuẩn bị:

• Nút dừng khẩn cấp (loại có tiếp điểm NC hoặc NC+NO).
• Dây điện phù hợp (thường là dây mềm 0.75 – 1.5mm²).
• Tuốc nơ vít, kìm, đồng hồ đo điện (multimeter).
• Sơ đồ mạch điện tổng thể.

Lưu ý an toàn: Luôn ngắt nguồn điện trước khi thao tác. Sử dụng găng tay cách điện khi cần.

4. Cách đấu nút dừng khẩn cấp

Bước 1: Xác định vị trí lắp đặt

Chọn vị trí dễ thấy, dễ thao tác, thường là ngay cạnh bảng điều khiển, trên máy móc hoặc gần cửa ra vào khu vực nguy hiểm.

Bước 2: Xác định tiếp điểm NC

Hầu hết các nút dừng khẩn cấp có ký hiệu tiếp điểm như:

• 1 – 2: NC (Normally Closed)
• 3 – 4: NO (Normally Open)

Ta sử dụng tiếp điểm 1 – 2 (NC) để đấu vào mạch điều khiển.

Bước 3: Đấu nối vào mạch điều khiển

Phương án phổ biến: đấu nối tiếp vào dây điều khiển của contactor

Ví dụ:

• Dây điều khiển từ nút Start → contactor → thiết bị.
• Chèn nút dừng khẩn cấp nối tiếp giữa nguồn và cuộn hút contactor.
• Khi nhấn nút, mạch bị hở → cuộn hút contactor mất nguồn → máy ngừng.

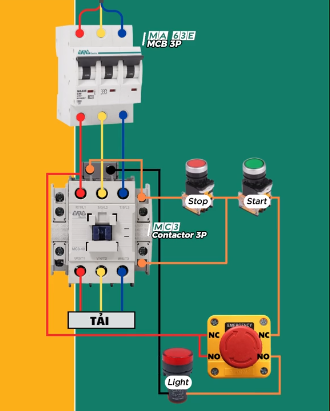

Sơ đồ đơn giản:

Hình ảnh: Cách đấu nút dừng khẩn

Bước 4: Kiểm tra và thử nghiệm

Sau khi đấu nối:

• Bật nguồn điều khiển.
• Nhấn nút Start → thiết bị hoạt động.
• Nhấn nút dừng khẩn cấp → thiết bị dừng ngay lập tức.
• Xoay trả nút về vị trí ban đầu, nhấn Start lại để khởi động lại hệ thống.

5. Một số lưu ý quan trọng

• Không đấu nút dừng khẩn cấp kiểu song song hoặc bỏ qua tiếp điểm NC.
• Không sử dụng nút dừng khẩn cấp thay cho nút Stop thông thường.
• Luôn dán nhãn rõ ràng và kiểm tra định kỳ để đảm bảo chức năng hoạt động.

6. Kết luận

Việc hiểu và thực hiện cách đấu nút dừng khẩn cấp đúng kỹ thuật là yếu tố cốt lõi đảm bảo an toàn điện công nghiệp. Dù là kỹ sư, kỹ thuật viên hay thợ điện, bạn nên nắm rõ nguyên lý hoạt động và thao tác chính xác theo hướng dẫn để tránh sự cố đáng tiếc.

Nếu bạn đang thiết kế hoặc thi công tủ điện, đừng bao giờ xem nhẹ việc lắp đặt đúng nút dừng khẩn cấp – đó là chốt chặn sinh mạng trong các trường hợp rủi ro.
