Màn hình HMI là gì? Tìm hiểu từ A đến Z về giao diện người – máy trong công nghiệp
Trong thời đại tự động hóa, màn hình HMI ngày càng xuất hiện phổ biến trong các nhà máy, dây chuyền sản xuất, tủ điện điều khiển. Nhưng màn hình HMI là gì? Nó hoạt động như thế nào và có vai trò gì trong hệ thống điều khiển công nghiệp? Bài viết này sẽ giúp bạn hiểu rõ bản chất, chức năng và ứng dụng của HMI một cách dễ hiểu mà vẫn đầy đủ kỹ thuật.

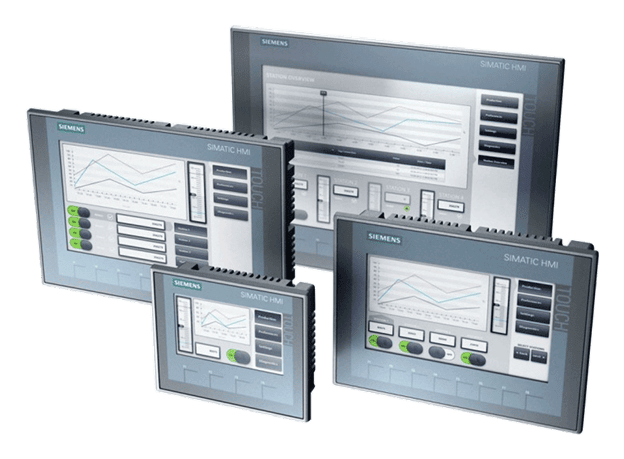

Hình ảnh: Màn hình HMI Siemens
Màn hình HMI là gì?
HMI (Human Machine Interface) là giao diện giúp con người tương tác và giám sát hoạt động của máy móc hoặc hệ thống điều khiển tự động. Nói cách đơn giản, màn hình HMI là thiết bị trung gian giữa người vận hành và máy.
Thông qua HMI, người vận hành có thể:
- Quan sát trạng thái hoạt động của thiết bị (nhiệt độ, áp suất, lưu lượng…)
- Điều khiển các thiết bị từ xa (bật/tắt, thay đổi thông số)
- Theo dõi cảnh báo, lỗi hệ thống
- Cấu hình, cài đặt hoặc kiểm tra dữ liệu vận hành
Cấu tạo của màn hình HMI
Một màn hình HMI tiêu chuẩn thường gồm 3 phần chính:
- Phần hiển thị (Display): Màn hình cảm ứng LCD hoặc TFT, kích thước từ 4 inch đến hơn 15 inch tùy nhu cầu. Hỗ trợ đồ họa, biểu đồ, biểu tượng, màu sắc để hiển thị thông tin trực quan.
- Bộ xử lý (CPU) & bộ nhớ: Xử lý các lệnh từ người dùng, truyền thông với PLC hoặc các thiết bị khác. Bộ nhớ lưu chương trình giao diện, dữ liệu vận hành, cảnh báo...
- Cổng giao tiếp: Bao gồm RS232, RS485, Ethernet, USB hoặc CAN – cho phép HMI kết nối với PLC, biến tần, cảm biến hoặc SCADA.
- Vỏ: Vỏ nhựa hoặc vỏ kim loại

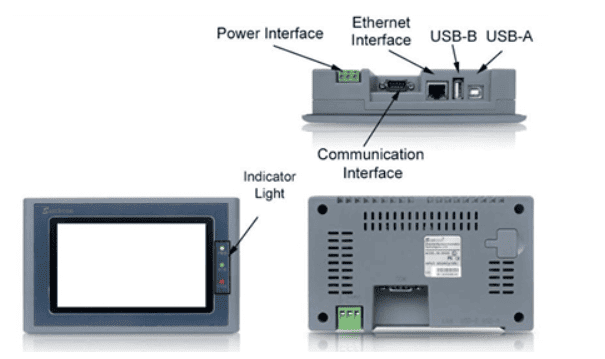

Hình ảnh: Cấu tạo chung của HMI

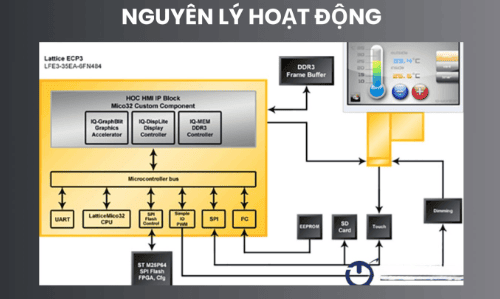

Màn hình HMI hoạt động như thế nào?
HMI không vận hành độc lập, mà là phần giao diện của hệ thống điều khiển tự động – thường phối hợp với PLC (Programmable Logic Controller).
Quy trình hoạt động như sau:
- Người vận hành nhập lệnh hoặc cài đặt thông qua màn hình cảm ứng
- HMI truyền tín hiệu đến PLC
- PLC xử lý lệnh và điều khiển các thiết bị (motor, van, relay…)
- Đồng thời, PLC gửi dữ liệu phản hồi về trạng thái thiết bị ngược lại cho HMI
- HMI hiển thị dữ liệu này theo thời gian thực
Ưu điểm khi sử dụng màn hình HMI
- Trực quan, dễ sử dụng: Không cần mã hóa hay kiến thức lập trình phức tạp. Mọi thứ được thể hiện bằng hình ảnh, nút nhấn, biểu đồ.
- Giám sát tập trung: Một màn hình có thể theo dõi nhiều thiết bị cùng lúc.
- Tiết kiệm không gian và chi phí: Thay thế hàng loạt đèn báo, đồng hồ analog, công tắc cơ học.
- Dễ nâng cấp, bảo trì: Thay đổi giao diện chỉ cần cập nhật phần mềm, không phải tháo lắp phần cứng.
- Tăng độ tin cậy và an toàn: Cảnh báo kịp thời nếu có sự cố, giúp người vận hành xử lý nhanh.
Ứng dụng của màn hình HMI
HMI được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, cụ thể:
- Tự động hóa nhà máy: Giám sát dây chuyền sản xuất, lò hơi, băng tải, máy đóng gói…
- Tủ điện điều khiển: Điều khiển hệ thống HVAC, hệ thống chiếu sáng, máy bơm nước…
- Ngành thực phẩm & dược phẩm: Theo dõi quy trình pha trộn, đóng chai, đóng gói…
- Năng lượng: Quản lý hệ thống điện mặt trời, trạm biến áp, turbine gió.
- Tòa nhà thông minh: Điều khiển hệ thống chiếu sáng, an ninh, điều hòa từ trung tâm.
Lưu ý khi chọn mua màn hình HMI
- Khả năng tương thích PLC: HMI phải hỗ trợ giao tiếp với PLC bạn đang sử dụng (Siemens, Omron, Mitsubishi…)
- Kích thước màn hình: Lớn hơn dễ quan sát, nhưng chi phí cũng cao hơn.
- Môi trường hoạt động: Nếu dùng trong môi trường bụi, ẩm, rung mạnh, nên chọn loại công nghiệp chuẩn IP65 trở lên.
- Phần mềm lập trình đi kèm: Mỗi hãng HMI đều có phần mềm riêng, nên chọn loại có tài liệu hỗ trợ rõ ràng.

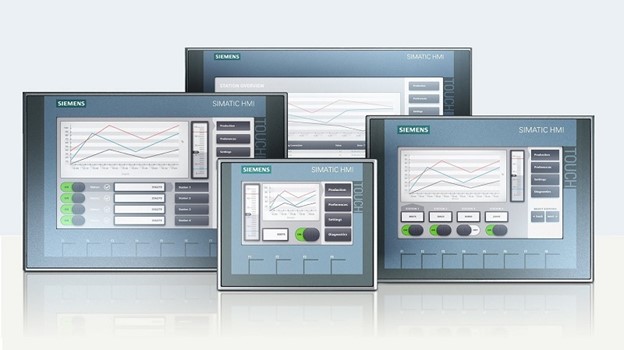

Màn hình HMI Siemens
Màn hình HMI Siemens là một trong những dòng màn hình giao diện người – máy được ưa chuộng nhất hiện nay trong ngành công nghiệp tự động hóa. Dòng sản phẩm nổi bật bao gồm nhiều phân khúc như Basic Panel, Comfort Panel và Unified Comfort Panel, phù hợp từ ứng dụng nhỏ đến hệ thống lớn.
Ưu điểm của màn hình HMI Siemens:
- Giao diện trực quan: Thiết kế thân thiện, hỗ trợ đa ngôn ngữ, dễ sử dụng ngay cả với người mới.
- Tích hợp sâu với PLC Siemens: Đảm bảo kết nối ổn định, truyền dữ liệu nhanh chóng qua Profinet, MPI, Profibus...
- Bảo mật cao và khả năng mở rộng: Hỗ trợ cấu hình phân quyền người dùng, lưu trữ và truy xuất dữ liệu dễ dàng.
- Phần mềm TIA Portal: Cho phép lập trình và cấu hình toàn bộ hệ thống HMI – PLC – SCADA trong một nền tảng duy nhất, tiết kiệm thời gian và đồng bộ hiệu quả.
Kết luận
Hiểu rõ màn hình HMI là gì sẽ giúp bạn ứng dụng công nghệ này hiệu quả trong vận hành và giám sát hệ thống công nghiệp. Đây là thiết bị thiết yếu giúp nâng cao hiệu suất, đảm bảo an toàn và tối ưu hóa quy trình sản xuất. Nếu bạn đang triển khai hệ thống tự động hóa, HMI chính là cánh tay nối dài giúp con người kết nối trực tiếp với máy móc một cách thông minh và linh hoạt hơn bao giờ hết.
